Что такое фанкойл, принцип работы, классификация
Содержание:
1. Принцип работы
2. Особенности системы чиллер-фанкойл
3. Виды фанкойлов
3.1 По способу монтажа и наличию корпуса
3.2 По количеству теплообменников
3.3 Классификации фанкойлов по типу конструктивного исполнения
3.4 Фанкойл канальный что это
3.5 Напольно-потолочные конструкции: эргономика в приоритете
3.6 Напольно-потолочные бескорпусные
3.7 Шкафные конструкции
4. Чем фанкойл отличается от кондиционера?
5. Как выбрать фанкойл?
5.1 Основные производители
5.2 Подбор по мощности
Вентиляторный доводчик или фанкойл — это устройство с теплообменником и вентилятором, которое выполняет роль внутреннего блока системы кондиционирования. В этом блоке происходит теплообмен между хладоносителем, циркулирующим в теплообменнике, и воздухом в помещении. Агрегат может находиться в корпусе и без него, работать на обогрев и охлаждение. При этом в качестве носителя тепла использует чистую воду либо раствор этиленгликоля, чем и отличается фанкойл от кондиционера. Кроме того, доводчик вентилятора проще подключить к приточно-вытяжной установке и можно монтировать в вентиляционном канале.

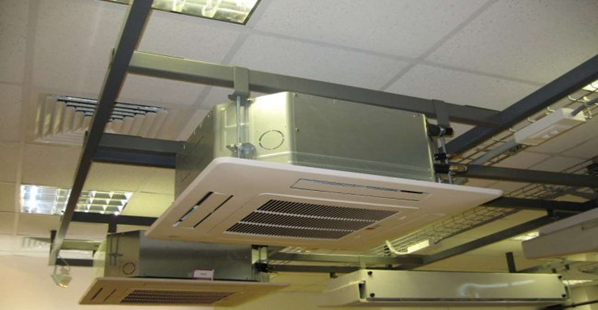

Фото 1. Потолочный фанкойл 4-поточной модели с корпусом из гальванизированной стали
В кондиционер воздух с улицы также не поступает. Прибор в классическом исполнении засасывает только внутреннюю воздушную массу, которую охлаждает с помощью фреона.
Принцип работы

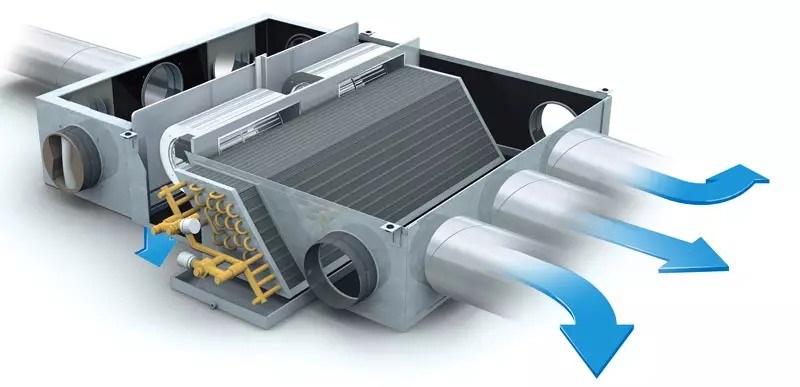

Лучше понять, что такое фанкойл поможет принцип его работы (схема 1). Предназначение агрегата состоит в том, чтобы с помощью теплообменника изменять физические свойства воздушного потока, который вырабатывают другие устройства. Например, чиллер, котёл отопления или тепловой насос.
Схема 1. Как работает вентиляторный доводчик
Рабочий процесс осуществляется в такой последовательности:
- если агрегат имеет функцию подмеса, в вентиляционный блок втягивается воздух с улицы и из помещения, если такой опции нет — только из внутреннего окружающего пространства;
- воздушный поток пропускается через фильтры, очищается от загрязнений;
- чистый воздух контактирует с радиатором, нагревается или охлаждается до нужной температуры и подаётся в помещение.
Теплопроизводительность вентиляторного доводчика контролируются автоматикой. При работе оборудования в режиме охлаждения образующийся на теплообменнике конденсат выпадает в поддон и удаляется в канализацию.
Особенности системы чиллер-фанкойл
Среди прогрессивных систем, предназначенных для кондиционирования больших помещений путём непосредственного охлаждением воздуха, тандем чиллер фанкойл считается наиболее экономичным и продуктивным. Условно такое содружество можно назвать суперэффективной сплит-системой.
Конструкция состоит из мощного наружного блока чиллера, в котором происходят процессы холодобразования и теплообмена. Вентиляторному доводчику в этой цепочке принадлежит роль внутреннего модуля и конечного охладителя воздушной массы, что также проливает свет на вопрос, что такое фанкойл. Именно в данное устройство поступает хладоноситель, доводится до заданной температуры и охлаждает помещение, а отработанный тёплый воздух направляется в чиллер. (подробнее о данном оборудовании можно узнать в нашей статье «Что такое чиллер»)

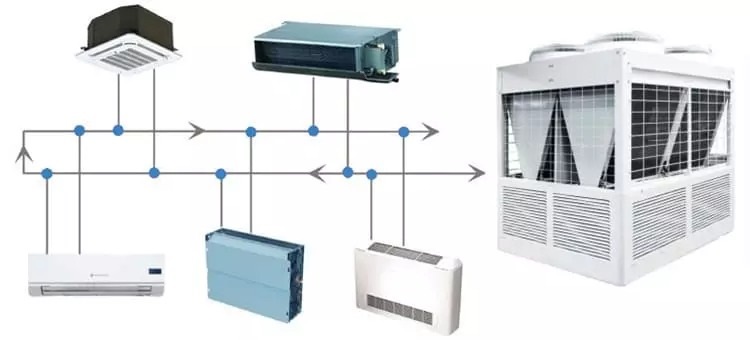

Схема 2. Система чиллер-фанкойл
Работающие в паре чиллер и фанкойл демонстрируют высочайшую холодопроизводительность и надёжность. Экономичные системы используются на предприятиях пищевой, фармацевтической и перерабатывающей промышленности. К одному чиллеру можно присоединить неограниченное число канальных, потолочных или напольных фанкойлов (схема 2). В единую систему чиллер и фанкойл объединяются водяным трубопроводом. При этом длина межблочной водяной магистрали может быть в два раза больше фреоновой. Циркуляция воды осуществляется за счёт насоса или системы насосов, регулируется автоматикой.
Виды фанкойлов
Определяя, что такое фанкойл и какой принцип работы, нельзя обойти стороной разновидности устройств. Востребованность вентиляторных доводчиков настолько высока, что на рынке климатического оборудования регулярно появляются новые модели. Агрегаты различаются между собой местом и способом монтажа, внешним видом, количеством теплообменников, другими параметрами.
По способу монтажа и наличию корпуса
Классификация фанкойлов по способу и месту установки предполагает разделение на следующие группы:
- Настенные или консольные корпусные модели. По внешнему виду приборы похожи на внутренние блоки классических сплит-систем с аналогичным креплением. Само название подразумевает наличие корпуса.
- Канальные. В эту группу входят бескорпусные изделия скрытого монтажа, детали и комплектующие которых крепятся к металлической раме.
- Кассетные. Агрегаты специально разработаны для встраивания в подвесные потолки. Корпуса в обычном понимании не имеют, в зоне видимости его заменяет лицевая панель.
- Напольные колонные. Для открытой установки можно приобрести изделия в декоративном корпусе, для скрытого монтажа за стеновыми панелями — без корпусной обшивки.
- Напольно-потолочные. Это универсальные приборы, которые подходят для крепления на потолке, под потолком и у самого пола в вертикальном и горизонтальном положении.

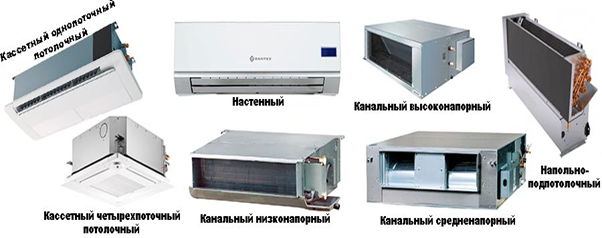

Фото 2. Виды фанкойлов по месту установки
По количеству теплообменников
Что такое фанкойл? Это оборудование, функциональность которого зависит от количества радиаторов. Доводчики вентиляторов с одним теплообменником оснащаются двумя трубами, носят название двухтрубные и работают только на охлаждение. Устройства с двумя теплообменниками имеют 4-трубное подключение, выполняют задачи охлаждения и нагрева закрытого пространства (фото 1,2).
Классификации фанкойлов по типу конструктивного исполнения
Планируя покупку доводчика вентилятора, следует внимательно изучить каталог, сравнить назначение, внутреннее устройство и особенности монтажа. Разнообразие моделей и цен позволяет подобрать вариант для кондиционирования воздуха в конкретном помещении. Правильный выбор агрегата — залог круглогодичный беспроблемной эксплуатации. Оборудование рассчитано на повышенные нагрузки.
Кассетные однопоточные приборы
Компактные фанкойлы однопоточного типа (фото2) направляют воздушный поток только в одном направлении — вертикальном либо горизонтальном. Такие модели эффективно обогревают и охлаждают длинные узкие помещения, кабинеты и залы с высокими потолками. Направление струи воздуха регулируется специальными заслонками, управлять которыми можно при помощи пульта.
Кассетные четырёхпоточные агрегаты
Для чего нужен фанкойл 4-поточный в кассетном исполнении (фото2), лучше всего рассказывают отзывы потребителей. Воздушные потоки, выходящие на четыре стороны, равномерно прогревают помещение, не оставляют холодных зон. Подобные модели предпочитают владельцы элитных домов и коттеджей, ресторанов, кафе, выставочных залов. Всесторонний обогрев уверенно противостоит образованию сырости по углам и появлению плесени.
Настенные модели
Популярность климатической техники с настенным монтажом обуславливается элегантным внешним видом, эффективностью применения и разумной стоимостью. В дизайне помещений приборы выглядят как спилит-системы (фото 3). И состоят такие фанкойлы из похожих компонентов — фильтров, вентилятора с электродвигателем и теплообменника, но имеют разный набор функций. Рабочий процесс регулируется с помощью инфракрасного или пульта другого вида.

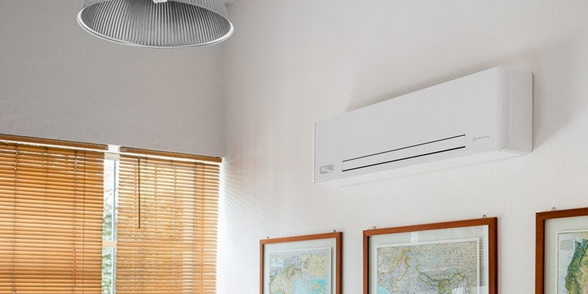

Фото 3. Фанкойл настенного типа в интерьере
Фанкойл канальный что это
Вентиляторные доводчики канального типа востребованы для скрытого монтажа в просторных помещениях, где важно соблюдение эстетики оформления. Местом установки выбираются воздуховоды, запотолочные пространства либо подсобные помещения. Готовое к эксплуатации оборудование управляется пультом и автоматикой, не нарушает гармонии интерьера. В видимой зоне замета только решётка, которая воспринимается как дополнительный элемент декора.
Напольно-потолочные конструкции: эргономика в приоритете
Модели для напольно-потолочного монтажа предназначены для неограниченной области применения. Агрегаты в прочном корпусе устанавливаются в жилых и офисных помещениях, независимо от размера площади, так как выпускаются в широком диапазоне холодопроизводительности. Для самых маленьких комнат и кабинетов можно купить фанкойл мощностью от 1 до 13 кВт. Монтируются они вертикально и горизонтально, так что место найти несложно.
Напольно-потолочные бескорпусные
По назначению и внутреннему устройству напольно-потолочные бескорпусные агрегаты-фанкойлы ничем не отличаются от корпусных. Но ввиду отсутствия корпуса, имеют невысокую стоимость и применяются для монтажа в пустующих полостях — нишах под окном, за фальшь стеной или зонирующей перегородкой. Для беспрепятственного забора воздуха в декоративных конструкциях в преградах приходится вырезать отверстия.
Шкафные конструкции
Чаще всего шкафные модели используются в системах чиллер-фанкойл, предназначенных для отопления и охлаждения больших пространственных сооружений с необычной планировкой. Оборудование имеет стандартную комплектацию, но может дополнительно оснащаться электронагревателями, радиаторами, смесительной камерой для смешивания уличного и внутреннего воздуха.

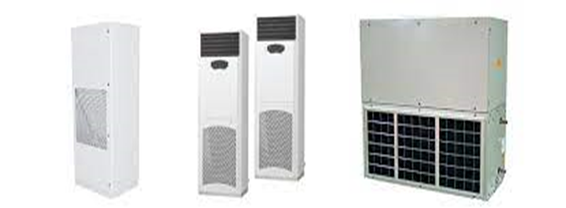

Фото 4. Шкафные фанкойлы
В зависимости от модели, воздух из помещения может забираться как через нижнюю переднюю, так и через заднюю панель.
Чем фанкойл отличается от кондиционера?
О самом значимом, но не единственном отличии кондиционера от фанкойла мы уже упоминали в самом начале статьи. Принципиальная разница между приборами скрывается в хладагенте. Если в трубах кондиционера циркулирует фреон, то фанкойлы в качестве охлаждающей жидкости используют воду. В числе других отличий нужно отметить следующие:
- Длина трассы. Протяженность фреоновой магистрали ограничена, в то время как фанкойлы могут отделяться от наружного модуля десятками метров.
- Количество блоков. К чиллеру можно подключить сколько угодно вентиляторных доводчиков, чего нельзя сказать о кондиционере.
- Функциональность. При задействовании дополнительного оборудования фанкойл может создавать нужный микроклимат сразу в нескольких помещениях дома, одни комнаты обогревать, другие охлаждать. Стандартному кондиционеру такие функции недоступны.
- Сфера применения. Популярность доводчика вентиляторов стремительно увеличивается. Многофункциональные приборы устанавливают в научных и медицинских учреждениях, лабораториях, покупают для создания комфортных условий для жизни в элитной недвижимости. Кондиционирующие установки имеют более узкое применение.
Как выбрать фанкойл?
Чтобы правильно подобрать вентиляторный доводчик, необходимо брать во внимание:
- площадь и объём помещения;
- наличие и особенности вентиляции в здании;
- удаленность и место расположения чиллера;
- параметры насосной группы.
Перед тем, как подключить фанкойл, требуется разработать маршрут прокладки электрокабелей и трассы для теплоносителя, сделать расчёт холодо- и теплопроизводительности. Затем сориентироваться в брендах и определить, какое дополнительное оборудование нужно приобрести.
Основные производители
Решить вопрос, как установить фанкойл и какую модель выбрать, помогут отзывы пользователей. С помощью общественного мнения можно выделить производителей климатического оборудования, продукция которых пользуется спросом и отличается долговечностью. На пике продаж неизменно оказываются фанкойлы Ballu, Carrier, Daikin, Rhoos, Neoclima и другие. Ассортимент кассетных, подпотолочных, напольных и канальных агрегатов огромен, что даёт шанс подобрать вариант для реализации масштабных и стандартных проектов.
Подбор по мощности
Разобравшись, что такое фанкойлы и как они работают, можно самостоятельно произвести приблизительный расчёт мощности. Специальные знания для этого не понадобятся. Методика предполагает получение результата путём подбора оборудования исходя из показателя 1000 Вт на 10 кв. м при высоте помещения 2,5-3 м.
Но прикидочный способ расчёта отличается большой погрешностью, что впоследствии непременно скажется на работоспособности техники. Поэтому рассчитывать мощность агрегата должны профессионалы. Для этой цели используется высокоточный академический метод, который учитывает множественные факторы влияния на теплообменные процессы в процессе эксплуатации системы.
