Что такое ТРВ? Применение, преимущества использования
Содержание:
1. Принцип работы терморегулирующих вентилей
2. Разновидности терморегулирующих вентилей и их применение
3. Правильная установка и настройка ТРВ
3.1 Как производится настройка терморегулирующего вентиля
4. Преимущества использования терморегулирующих вентилей в системах отопления и охлаждения

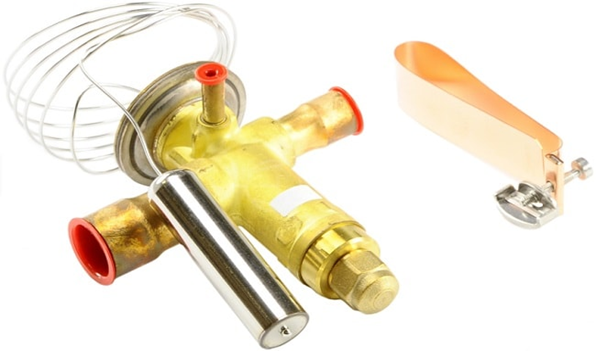

Терморегулирующий вентиль(ТРВ) — это высокоточное механическое приспособление с изменяемым проходным сечением, которое дозирует подачу хладона в испаритель в зависимости от интенсивности кипения. Одновременно ТРВ препятствует попаданию жидкого хладагента в компрессор или всасывающую трубу, является обязательной составляющей фреоновой трассы.
Несмотря на великое разнообразие моделей, конструкция, работа и назначение вентилей ориентированы на решение одинаковых задач. В корпусе оборудования располагаются клапанный узел, который выполняет дросселирование и регулировку потока хладагента, и гибкая металлическая мембрана. Чуткая диафрагма мгновенно реагирует на перемену давления и приводит в движение установленный над нею шток. Продвигаясь в продольном направлении, шток изменяет диметр сечения, и таким образом происходит дозирование количества фреона.
Контроль за движением штока осуществляет оснащённый регулировочной пружиной винт. Устройства для регулирования расхода хладона изготавливаются из меди и медных сплавов, отличаются долговечностью и стойкостью к развитию коррозионных процессов. Для подключения к магистрали в конструкции ТРВ предусмотрены входной и выходной штуцеры.
Принцип работы терморегулирующих вентилей
Действие ТРВ основывается на поддержании постоянного перегрева паров холодильного агента на выходе испарителя. Вентиль держит под контролем перегрев, заполняет испарительную поверхность так, чтобы не допустить попадания капель жидкости в конденсатор и защитить его от гидроудара. Мембрана постоянно находится под воздействием давление баллона и жидкого фреона, приходящего из конденсатора, передаёт его запорному элементу, чем обеспечивает открытие и закрытие заслонки клапана.
Процесс идёт непрерывно. Вместе с повышением тепловой нагрузки на поверхность испарителя, увеличивается температура хладона на выходе. Нагревается термобаллон и поднимается давление над диафрагмой. При повышении температурного показателя шток движется вниз, и тем самым расширяет проходное отверстие. Увеличение объема холодильного агента снижает перегрев на выходе испарителя.
Разновидности терморегулирующих вентилей и их применение
В кондиционировании и отоплении используются несколько видов ТРВ, самые востребованные из которых универсальные механические и электрические:
- Механические устройства с внутренним и внешним выравниванием, оснащённые мембраной и капиллярной трубкой, — это классика жанра. Такие ТРВ подходят для применения в стационарных холодильных установках, ледогенераторах, морозильных камерах, транспортных рефрижераторах. Подобные модели востребованы для монтажа в системы отопления, которые работают на жидком топливе. Регулирование объёма фреона осуществляется термомеханическим способом за счёт деформации диафрагмы, активно реагирующей на изменение давления.
- Электрический терморегулирующий вентиль (ЭРВ), как и механический ТРВ, имеет узкое проходное сечение, выполняет дросселирование и регулирует подачу хладона в испаритель согласно тепловой нагрузке. Но управление работой ЭРВ осуществляется контроллером, который использует показатели давления и температуры, поступающие с датчиков.
Сами датчики монтируются на всасывающем трубопроводе, непрерывно отслеживают температуру в доме и удерживают показатели на одном уровне способом точной дозировки потока теплоносителя. Для привода в действие запорного элемента применятся шаговый двигатель. Кроме того, ЭРВ менее чувствителен к колебаниям давления конденсации, что заметно расширяет рабочий диапазон всей холодильной машины.
Отдельно надо заметить, что для отопительных коммуникаций существует более широкое видовое разнообразие терморегулирующих вентилей:
- по способу управления устройства разделяются на ручные и автоматические;
- по конструкции — на осевые, предназначенные для монтажа на прямом участке трубопровода, и угловые с установкой на поворотах;
- по особенностям крепления делятся на резьбовые, фланцевые и сварные.
Выбор есть всегда. Цена терморегулирующего вентиля не так высока, чтобы отказывать себе в комфорте. Создание здорового микроклимата в доме или городской квартире важно для каждой семьи.
Правильная установка и настройка ТРВ
Эффективность работы теплорегулирующего оборудования во много зависит от правильности установки и настройки. В целом монтаж вентиля ТРВ несложен, но предполагает соблюдение нескольких обязательных требований и правил:
- Терморегулятор монтируется на горизонтальном участке магистрали в непосредственной близости к выходу испарителя. После масляной ловушки устанавливать нельзя.
- Часть корпуса с мембраной направляется строго вертикально.
- Термобаллон должен размещаться только сверху трубы и плотно прилегать к выходному патрубку испарителя. Располагать термобаллон под трубой, сбоку или на вертикальной трубе недопустимо. Такая ошибка может стать причиной сбоя в работе ТРВ.
- Фиксацию устройства на трубе необходимо проводить с помощью крепёжного хомута, входящего в комплектацию. Использование подручных средств, которые не могут обеспечить плотного прилегания, чревато искажением показателей давления, передаваемых на термоэлемент. Это в свою очередь может негативно отразиться на работе вентиля.
- Дополнительно к манометрам рекомендуется установить электронный термометр, датчик которого закрепляется на термобаллоне.
- Для более мощных конструкций с внешним уравниванием давления необходимо к выходу прибора охлаждения (испарителя) присоединить специальный уравнивающий патрубок.
Как производится настройка терморегулирующего вентиля
В инструкциях производителей указывается, настройка ТРВ выполняется на заводе. Но практика доказывает, что после установки вентиля часто появляется необходимость дополнительной регулировки, которая также проводится по определённым правилам. Для этой цели в комплекте предусмотрен регулировочный винт. Начиная работу, важно помнить, что винт для регулировки поворачивать больше, чем на один оборот, запрещается. Это предельный режим, при котором появляется пульсация. Регулировка происходит в следующем порядке:
- Вывести ТРВ на предельный режим поворотом ключа.
- Выждать 15 минут и закрыть вентиль на ¼ или ½ оборота. В этом случае ТРВ будет настроен на минимальный перегрев. Пульсации прекратятся.
- На протяжении настройки давление должно быть относительно стабильным, приближенным к номинальным условиям функционирования устройства.
В процессе эксплуатации вентиля нужно регулярно проверять герметичность мест стыковки на трубопроводе. Основной причиной нарушения герметичности может служить усадка прокладок либо ослабление резьбовых соединений. Если же с помощью регулировки не получается добиться пульсации, скорее всего, производительность испарителя выше, чем ТРВ. Другая причина — на вход вентиля из конденсатора поступает недостаточное количество хладона в жидком состоянии.
Преимущества использования терморегулирующих вентилей в системах отопления и охлаждения
Неэффективно работающее по старинке отопительное оборудование постепенно себя изживает. При современных расценках на теплоносители мириться с большими потерями тепла и жить в квартире с сырыми углами никому не хочется. Поэтому требования к работе систем кондиционирования и отопления помещений, которые функционируют в переменных условиях, ужесточаются. Регулировка производительности действующих установок становится не прихотью, а нормой жизни.
По сути, это и есть основной фактор увеличивающейся популярности терморегулирующих вентилей. Именно на них возлагается ответственность за интенсивность выработки холода, поддержание необходимого температурного режима и экономный расход энергии.
Механические терморегулирующие вентили универсальны, работают с любым видом холодильных агентов, демонстрируют высокую производительность и точность дозировки. В сравнении с барорегулирующими изделиями, имеют ряд преимуществ:
экономят энергоресурсы и 30% фреона;
- ускоренными темпами заполняют испарители газообразным хладагентом;
- не допускают выхода жидкости из испарителя даже после длительной работы;
- подходят для коммуникаций с часто меняющимися нагрузками;
- обладают более высокой пропускной способностью.
Подобные механические и электрические устройства нашли широкое применение в системах отопления и кондиционирования. Терморегулирующие вентили стали незаменимыми в бытовых холодильных установках, работающих при постоянном давлении в конденсаторе и неизменяющейся нагрузке на испаритель.

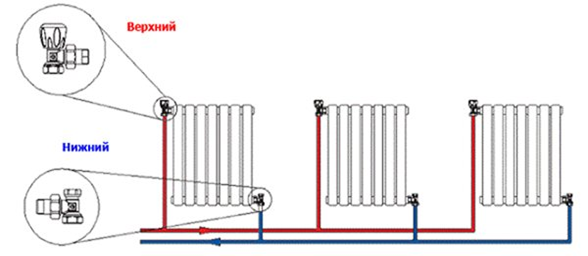

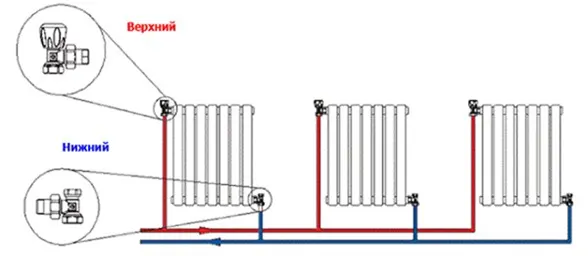

Рис. 1. Оптимальная схема подключения ТРВ в доме
Такой монтаж терморегуляторов на входе и выходе радиаторов отопления считается наиболее надёжным способом контроля величины потока теплоносителя в бытовых условиях. Непрерывное отслеживание и поддержание температуры на одном уровне позволяет снизать расходы на обогрев и вентиляцию помещений на 25%, жить в комфорте и тепле круглый год.
