Назначение и принцип работы дренажных помп для кондиционеров
В нашей статье мы рассмотрим назначение и принцип работы дренажных помп для кондиционеров. Вы узнаете, зачем нужна дренажная помпа в кондиционере и как она работает. Мы расскажем о том, как устройство собирает конденсат, который образуется в процессе работы кондиционера, и эффективно его отводит. Если вы интересуетесь работой дренажных помп в кондиционерах, не пропустите эту информативную статью.
Содержание:
1. Как работает дренажная помпа: назначение и принцип работы
2. Виды дренажных помп для кондиционеров
2.1 Моноблочные накопительные (наливные)
2.2 Раздельные дренажные помпы
2.3 Перистальтические устройства
3. Критерии выбора дренажной помпы
4. Установка дренажной помпы для кондиционера
4.1 Этапы установки дренажной помпы для кондиционера
5. Обслуживание дренажной помпы для кондиционера

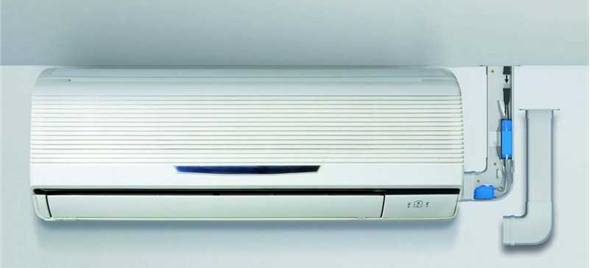

Дренажная помпа для кондиционера — это мини-насос с электродвигателем, предназначенный для откачивания конденсата и предотвращения вытекания воды из поддона. Конструкция представляет собой компактный блок, который состоит из насоса, ёмкости для сбора водяных капель с поплавковым датчиком уровня жидкости и трубок для отведения скопившейся влаги. Бесшумная незаметная работа и отсутствие вибраций позволяют устанавливать конденсатные устройства в офисном кабинете, гостиной, спальной или детской комнате. С таким защитником можно не опасаться раздражающей монотонной капели из климатической техники, порчи обоев и образования потёков на стене.
Как работает дренажная помпа: назначение и принцип работы
Невзирая на то, что в последние 8-10 лет производители выпускают самотёчные сплит-системы со встроенным сливным насосом, необходимость принудительного вывода конденсата возникает часто. Причинами такого явления становятся особенности монтажа, природные факторы, вид и нюансы конструкции климатического прибора. Без дополнительного оборудования в виде мини-насоса в такой ситуации не обойтись. Принцип работы дренажной помпы для кондиционера несложен:
- по мере накопления воды в ванночке датчик-поплавок поднимается;
- при достижении критической точки замыкает контакты;
- электродвигатель включается;
- насос приводится в действие и производит дренаж;
- поплавок опускается, размыкает контакт и отключает двигатель.
Агрегат отличается надёжностью и долговечностью, не требует сложного техобслуживания.
Виды дренажных помп для кондиционеров

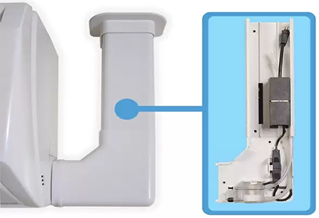

Популярность мини-насосов для дренажа сплит систем набирает обороты. На рынке климатической техники усовершенствованные модификации появляются постоянно. Между собой они различаются мощностью, габаритами и способом установки, но выполняют одинаковые функции. Когда встроенная помпа не справляется с выведением конденсатной жидкости, есть смысл дополнительно установить дренажную помпу и спасти от разрушения кондиционер. Для отвода влаги вниманию покупателей производители приставляют изделия в трёх видах исполнения:
- накопительные;
- раздельные;
- перистальтические.
Рассмотрим каждый тип приборов подробнее.
Моноблочные накопительные (наливные)
В модельном ряду дренажных помп для кондиционеров наливные устройства занимают лидирующие позиции. По мощности им трудно найти равных. Несмотря на небольшие габариты, моноблочные мини-насосы легко справляются с удалением конденсата из мульти сплит-систем, холодильных установок, бойлеров. Могут устанавливаться на наружных модулях сплитов. Накопительные модели продуктивностью от 80 до 1500 л/ч выбирают для откачки конденсата сразу из трёх-четырёх кондиционеров. Подобные варианты подходят для создания вентиляции:
- в крупных офисах;
- административных зданиях, банковских учреждениях;
- больших квартирах, загородных домах и коттеджах.

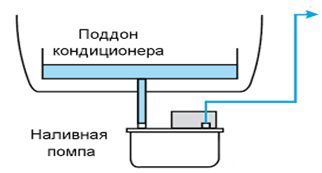

Рис. 1. Схема установки накопительного насоса
Наливные устройства преимущественно предназначаются для использования в горизонтальных магистралях. Конденсат поступает в ванночку самотёком, выводится в канализацию. Поднимать воду на высоту больше, чем 3-6 м, накопительные насосы не могут, устанавливаются немного ниже поддона внутреннего блока сплита, что хорошо просматривается на схеме.
Раздельные дренажные помпы
Насосы раздельного (проточного) типа принадлежат к категории универсальных. Такие модификации востребованы для настенно-потолочных сплит-систем и классических бытовых вентиляционных установок. Основное отличие раздельных моделей — это обособленно стоящий насос, что и породило такое название. Между собой электронасос и маленький резервуар соединяются гибким патрубком.

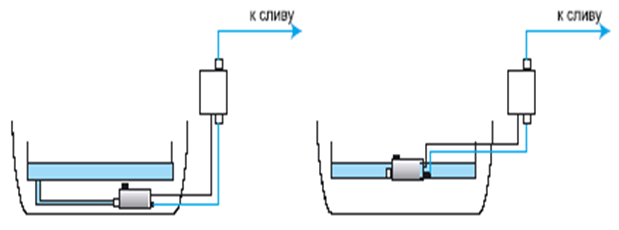

Рис. 2. Схема раздельной помпы для кондиционера
Весомыми преимуществами прибора можно считать способность откачивать конденсат с поддона внутреннего блока с расстояния 2 метра и подавать воду на высоту до 14 м. Производительность проточных дренажных помп средняя, составляет от 6 до 70 л/ч. Такие конструкции нередко монтируют в самой дренажной трассе.

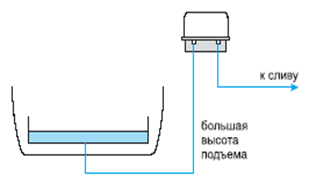

Перистальтические устройства
Дренажные насосные агрегаты перистальтического типа — это узкоспециализированное оборудование, которое конструктивно может быть, как наливным, так и раздельным. От других видов техники изделия отличаются принципом работы и назначением, используются для систем с большими перепадами высот по трассе. Разница в высоте между участками может достигать 15-18 м. Производительность перистальтических помп составляет 5-170 л/ч, воду они могут поднимать на такую же высоту — до 18 м.
В работу устройства включаются с помощью пульта дистанционного управления либо по сигналу поплавкового датчика уровня воды. Специфика назначения предполагает использование приборов в вертикальных системах кондиционирования промышленных, административных и офисных зданий, в бытовых условиях они применения не находят.
Критерии выбора дренажной помпы
С проблемой, как выбрать правильный мини-насос для дренажа, приходится сталкиваться каждому владельцу жилья, заметившему, что кондиционер подтекает, и капли воды оставляют мокрые следы на стене. Собираясь купить дренажную помпу, необходимо учитывать ряд моментов:
- мощность, вид и особенности конструкции внутреннего блока сплит-системы;
- шумность;
- количество вырабатываемой конденсатной жидкости;
- место расположения точки слива;
- примерную высоту подъёма и всасывания воды;
- архитектурные нюансы помещения.
Если дополнительная помпа подбирается под кассетный либо канальный кондиционер, для установки за фальшь потолком можно брать раздельную или накопительную модель. Но к подбору агрегата для внутреннего блока настенной или напольно-потолочной сплит-системы нужно подойти более тщательно и взять на вооружение следующие факторы:
- производительность;
- вес и габаритные размеры;
- внешний дизайн.
Общее правило, актуальное при выборе дренажного устройства для всех видов климатической техники, одинаково:
Производительность насоса не должна быть меньше количества конденсатной жидкости, которую вырабатывает кондиционер.

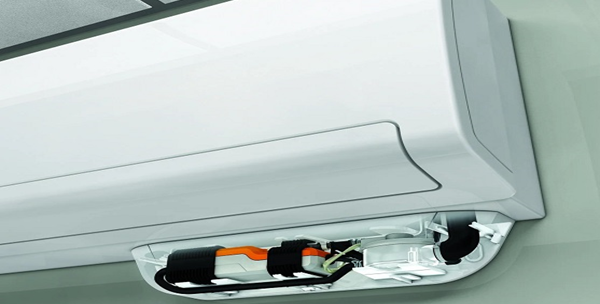

Установка дренажной помпы для кондиционера
Если вы уверены в своих знаниях и хотите установить дренажный насос самостоятельно, сначала внимательно изучите инструкцию производителя. Процедура монтажа не требует специальных знаний и навыков, выполняется с помощью элементарного набора инструментов, которые имеются у каждого домашнего мастера. В зависимости от способа монтажа под рукой должны быть отвертки, универсальный ключ, шуруповёрт, нож для обрезки трубок.
Этапы установки дренажной помпы для кондиционера
Перед выполнением монтажных манипуляций необходимо отключить оборудование от электросети, производить работы в следующей последовательности:
- Подключить датчик уровня жидкости к выходному патрубку конденсата испарительного модуля с помощью переходника.
- Прикрепить к агрегату вентиляционную трубку.
- При помощи хомута присоединить к датчику выводящую трубку, зафиксировать в коробе самоклеящимся кронштейном-держателем.
- В коробе закрепить насос для откачивания конденсата, используя стяжки из комплекта.
- Исходящую из датчика всасывающую трубку обрезать на уровне мини-насоса.
- Свободный конец присоединить к приёмному патрубку.
- Коннектор датчика уровня жидкости соединить с информационным проводом кондиционера.
- Подключить электромотор насоса к питанию.
- Включить кондиционер, протестировать работу дренажной системы.
- Закрыть холодильную трассу крышкой короба.
После выполнения всех требований к установке помпы выведение излишков влаги будет выполняться безукоризненно, прибор впишется в общее оформление комнаты и не будет нарушать гармонии интерьера.
Обслуживание дренажной помпы для кондиционера
Достоинства насосов для дренажа заключаются в комфорте пользования, удобстве монтажа, износостойкости и ремонтопригодности, что в дальнейшем упрощает техобслуживание. Неисправности появляются только при грубых нарушениях правил эксплуатации. При грамотной установке насосное оборудование может исправно работать десяток лет, не нуждаясь в профилактических мероприятиях.
Производители рекомендуют самостоятельно очищать только засорённый патрубок ванночки. Для этого нужно хотя бы один раз в 2-3 месяца:
- снять и тщательно промыть фильтры;
- отсоединить трубку для слива конденсата от поддона;
- промыть поддон и продуть трубку;
- в случае сильной забитости трубку можно заменить;
- все снятые детали аккуратно поставить на место, проверить надёжность закрепления.
Для обеззараживания конденсатной жидкости и поддона желательно использовать дезинфекторы, в качестве которых могут выступать бытовые моющие средства, содержащие хлор, либо препарат хлоргексидин. Более сложный ремонт дренажной помпы для кондиционера лучше доверить профессионалам.
