VRF-система кондиционирования для больших зданий
В нашей статье мы рассмотрим мультизональные VRF-системы кондиционирования воздуха. Вы узнаете, что такое VRF-система и её отличие от VRV-системы. Мы расскажем о принципе работы мультизональных систем кондиционирования и их основных компонентах. Если вас интересуют современные и эффективные решения в области кондиционирования воздуха, не пропустите эту информативную статью о VRF-системе.
Содержание:
1. Схема VRF-системы
2. Как работает VRF система
3. В чем отличие VRV и VRF-систем
4. Преимущества VRF-системы
Мультизональная VRF-система кондиционирования — это высокопродуктивный климатический комплекс с одним внешним блоком, который справляется с кондиционированием десятков помещений одновременно. Оборудование незаменимо при создании длинных магистралей, в случаях, когда нет места для монтажа множества наружных модулей или важна эстетика фасада. Прогрессивные устройства VRF являются усовершенствованной моделью мульти-сплит системы. Из ряда собратьев выделяются производительностью, универсальностью применения и энергоэффективностью. Они легко решают задачи создания комфортного микроклимата, непосильные для других видов кондиционеров.
Схема VRF-системы
Эргономичные комплексы мультизонального назначения формируются по блочной схеме. В их устройстве акцент поставлен на экономичности, безопасности и комфорте пользования. Прокладывать трубопроводы от центрального наружного блока к каждому внутреннему не нужно. В единую VRF-систему все элементы объединяются фреоновой магистралью с множеством ответвлений. Внутренние модули подключаются к ним с помощью вентиля с электронным терморегулятором (ЭРВ) (Схема 1).

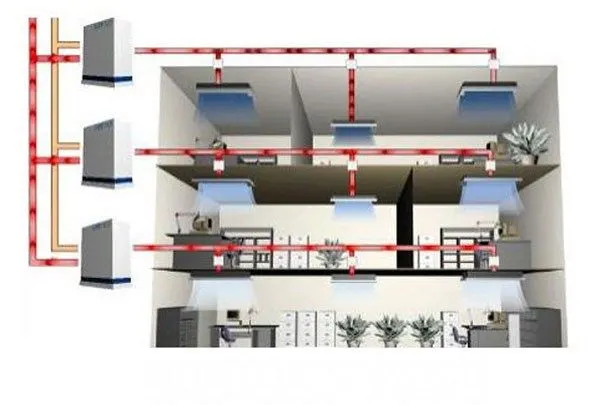

Схема 1. Кондиционирование помещений в многоуровневом офисе.
В конструкцию комплекса входят:
- наружный блок с одним или несколькими мощными компрессорами инверторного типа;
- внутренние модули, которые подбираются по количеству обслуживаемых помещений;
- трубопроводы с двумя или тремя трубами для циркуляции хладагента;
- электрические кабели;
- блок управления.
Для установки внутри помещений в системе VRF используются потолочные, кассетные и канальные вентиляционные устройства с возможностью скрытого монтажа. Для каждого из них предусматривается пульт, что повышает комфортабельность управления температурным режимом, позволяет создавать благоприятные условия для отдыха и работы дистанционно (Схема 2).

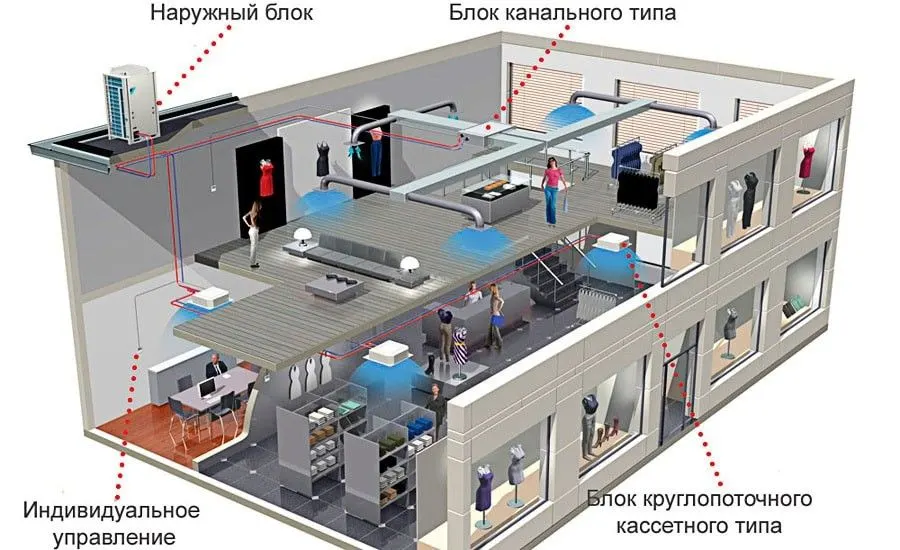

Схема 2.
Протяженность трассы мультизонального комплекса по горизонтали достигает 150-180 м, по вертикали — до 90 м. При такой длине магистрали можно организовать кондиционирование жилых и рабочих объектов на отдельном этаже или во всем здании. Не являются исключением и помещения с неравномерным прогреванием и резкими температурными перепадами.
Как работает VRF система
Принцип действия VRF-системы заложен в самом названии и базируется на физических свойствах веществ при конденсации выделять, а при испарении поглощать тепло. Variabile Refregirant Flow (VRF) переводится как «Изменяемый объем хладагента». Фреон, который используется в комплексе VRF, как раз подходит под этот алгоритм. Находящийся в газообразном состоянии хладагент:
- поступает из внутренних блоков в компрессор наружной станции;
- сжимается под давлением и нагнетается в конденсатор;
- охлаждается, конденсируется, переходит в жидкую фазу;
- через рефнеты (разветвители) и клапаны ЭРВ подаётся в испарители внутренних модулей, расположенных в разных помещениях (Схема 3).
После превращения в газ фреон снова направляется в компрессор и цикл повторяется. Подача хладагента в испарители внутренних модулей регулируется микропроцессорной автоматикой. На экран непрерывно выводятся показатели температуры в комнатах, информация о состоянии блоков и воздушных фильтров.

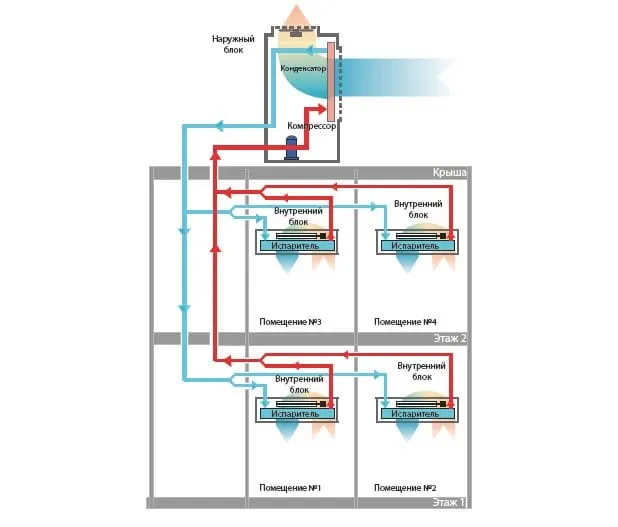

Схема 3. Мультизональный комплекс кондиционирования в работе.
В чем отличие VRV и VRF-систем
На рынке климатического оборудования, рассчитанного на охлаждение и нагрев больших объёмов воздуха, встречаются комплексные системы с товарными знаками VRF и VRV. Обе решают одни и те же задачи с помощью фреона, имеют похожее устройство, и принципиальных отличий между ними нет. Названия брендов принадлежат разным производителям. Детище японской корпорации —запатентованный комплекс кондиционирования VRF заслуженно считается авторитетным старожилом рынка. На него равняются и пытаются не отставать разработчики из других стран.
Преимущества VRF-системы
Разработанное компанией Daikin высокоточное климатическое оборудование бренда VRF за короткое время получило невероятное распространение. При интенсивной эксплуатации и непрерывной работе агрегаты служат 30-35 лет, не боятся перегрузок. За счёт клапанов ЭРВ поддерживают заданную температуру с отклонением не выше 0,5°С. Среди желающих купить системы VRF для обогрева и охлаждения помещений преобладают владельцы офисов, престижных ресторанов, отелей, концертных залов, элитных домостроений.
Мощные сплиты нового поколения с инверторными компрессорами завоевали популярность рядом достоинств. В мультизональных системах-VRF отсутствует цикличность включений и отключений, устройства:
- входят в категорию климатической техники повышенного комфорта и надёжности;
- годами работают непрерывно без сбоев 24 часа в сутки;
- не создают дискомфорта, шума и резкого треска;
- за 2-3 минуты выходят на заданную температуру;
- благодаря плавному снижению мощности, отсутствию пусковых токов и персональной настройке внутренних модулей сокращают расход электроэнергии на 30-40%;
- безукоризненно функционируют в широком диапазоне температур от +40 до -50°С;
- не нарушают гармонии оформления помещений, не требуют больших площадей для установки (Схема 4).

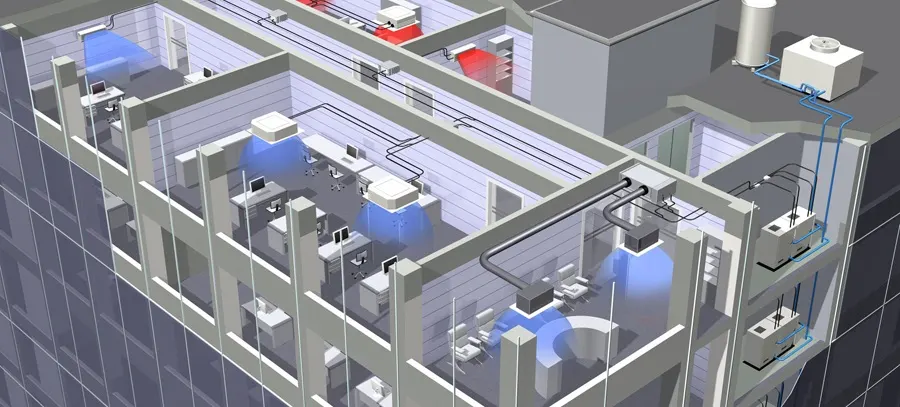

Схема 4. Система кондиционирования VRF в дизайне рабочих и офисных помещений.
Комплексы оснащаются интегрированными опциями самодиагностики и автоматического восстановления после перебоев с подачей электричества и аварийных отключений электропитания. Они не нуждаются в частом техобслуживании, что исключает необходимость содержать штат технического персонала. Для ремонта, наращивания и замены изношенного оборудования достаточно отключить только отдельный участок, не нарушая штатного режима работы всей конструкции.
Интеллектуальные системы VRF — это прогрессивное новшество, которое не преследует цель вытеснить из обихода привычные кондиционеры и мульти-сплит-системы. Они специально разработаны для создания здорового микроклимата в больших зданиях при минимальном расходе электроэнергии.
Во избежание непредвиденных ситуаций и для продления периода эксплуатации системы-VRF, проектирование, монтаж и пусконаладочные работы должны выполняться опытными инженерами и мастерами.
