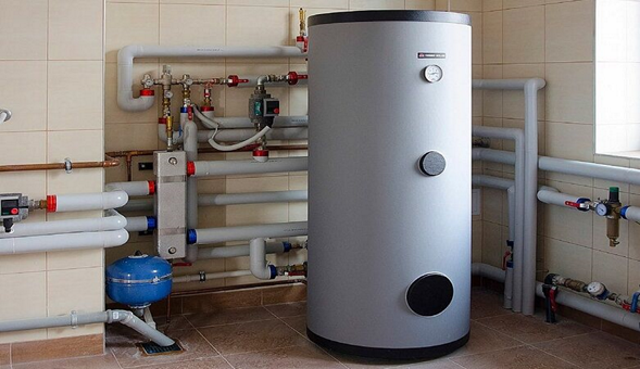

Как правильно подключить бойлер косвенного нагрева
Содержание:
1. Общие требования к подключению бойлера
2. Подключение бойлера косвенного нагрева к одноконтурному котлу
2.1 Через циркуляционное насосное оборудование
2.2 Через трёхходовой терморегулирующий клапан
2.3 Через гидрострелку (гидравлический разделитель)
3. Подключение бойлера косвенного нагрева к двухконтурному котлу
4. Подключение бойлера косвенного нагрева с рециркуляцией
5. Как подключить бойлер самостоятельно
6. Какие трубы использовать для подключения?
6.1 Чем хороши полипропиленовые трубы?
6.2 Какие преимущества стальных труб?
6.3 Достоинства металлопластиковых труб
С вопросом, как подключить бойлер косвенного нагрева (БКН), нередко сталкиваются собственники частных домов и городских квартир, у которых есть автономное отопление, но не подведено централизованное ГВС. Об экономичности и эффективности приборов для приготовления горячей воды за счёт сторонних источников тепловой энергии наслышаны все. В модельном ряду водонагревателей они занимают особое место. Непрямой нагрев по максимуму использует тепло электрического, газового и твердотопливного котла без снижения температуры отопления. Горячая вода при этом поступает во все точки водоразбора под одинаковым напором.
Общие требования к подключению бойлера
Вниманию потребителей изготовители предлагают для бытовых нужд напольные и настенные приборы непрямого нагрева ёмкостью 50-1500 л. Изделия имеют аккуратный эстетичный вид, все рабочие выводы и патрубки для подключения установлены с тыльной стороны. Так удобнее подключать. Некоторые модификации оборудованы теплообменниками и ТЭНами, что помогает при догреве воды и существенно расширяет функциональные возможности в летний период. Чтобы выбрать, как лучше подключить бойлер косвенного нагрева к котлу, нужно помнить, что процедура выполняется по двум принципам — с приоритетом горячего водоснабжения и без такового.

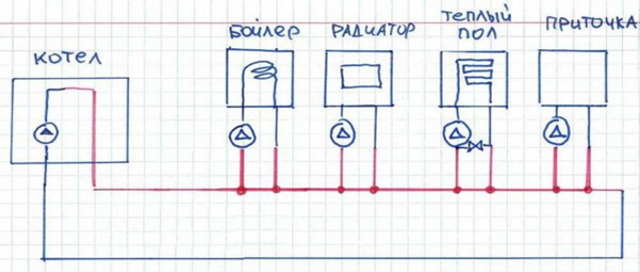

Рис. 1. Схема подключения бойлера без приоритета
Как видно на рисунке, в косвенник без приоритета нагрева воды поступает только часть разогретого теплоносителя, поэтому жидкость в баке греется медленно. Нагрев с приоритетом предполагает прокачивание всего теплоносителя через теплообменник, установленный внутри бака. Вода быстро нагревается до заданной температуры, что контролируется датчиком, затем весь поток тепла устремляется на радиаторы отопления. Поскольку нагревание жидкости в резервуаре объёмом 50-100 л происходит за 20-40 минут, на отоплении это никак не отражается. Однако только при условии, что мощности котла отопления и бойлера косвенного нагрева сопоставимы. Резервный запас производительности котла должен быть 20-30%.
Для создания нормальных условий работы всех приборов, участвующих в схеме, общие правила подключения предусматривают установку расширительного бака ГВС на выходе из водонагревателя. Объём такой ёмкости составляет 10% резервуара.

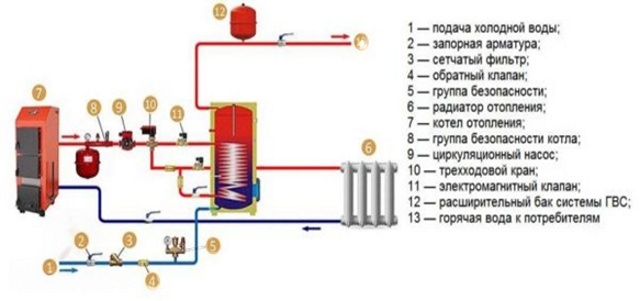

Рис. 2. Схема обвязки агрегата с непрямым нагревом
Кроме того, в каждом ответвлении устанавливают шаровые краны. Они хорошо просматриваются на схематическом рисунке 2. Отсечная запорная арматура нужна для того, чтобы при необходимости можно было отключить трехходовой клапан или циркуляционный насос для техобслуживания. На трубопроводах также ставят обратные клапана, которые препятствуют противотоку.
Подключение бойлера косвенного нагрева к одноконтурному котлу
Для создания экономичного горячего водоснабжения в доме с автономным отоплением в одинаковой степени подходят и одноконтурный, и двухконтурный котёл. Но по причине большей экономичности и комфорта пользования обвязка одноконтурного котла с бойлером косвенного нагрева встречается чаще. Суть дела в том, что конструкция котла с одним контуром обладает только функцией теплоснабжения отопительных батарей и не приспособлена к приготовлению горячей воды. В бытовых условиях применяют три способа подключения водонагревателей через:
- циркуляционные насосы;
- трёхходовой клапан;
- гидрострелку.
Через циркуляционное насосное оборудование
Схема с двумя циркуляционными насосами особенно актуальна для закрытой отопительной системы, которая уже имеет собственный нагнетатель. В этом случае можно установить БКН со своим насосом, который монтируется поближе к котлу. Один из насосов так и будет обслуживать отопление, другой — работать на подачу горячей воды. Механизм функционирования такой схемы базируется на приоритете ГВС.

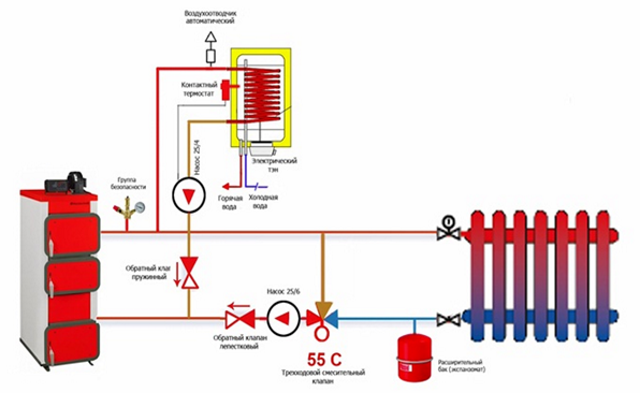

Рис. 3. Схема подключение бойлера косвенного нагрева к одноконтурному котлу через два циркулярных насоса
В отопительном контуре насос остаётся включённым до тех пор, пока работает котёл. В бойлере — стоит на паузе и включается в работу по сигналу автоматического регулятора нагрева, когда фиксируется падение температуры. Циркуляционный насос начинает активно прокачивать разогретый котлом теплоноситель по контуру теплообмена, чем ускоряет прогревание водной массы в резервуаре до необходимой температуры. Отопление и водонагреватель постоянно находятся в тесном взаимодействии. В системе отопления с бойлером косвенного нагрева вода в баке не может прогреваться выше температуры теплоносителя. То есть, разогреть жидкость в резервуаре можно только до уровня, который выдаёт отопительный котёл.
Через трёхходовой терморегулирующий клапан
Данная схема подключения котла с бойлером косвенного нагрева также направлена на реализацию приоритета ГВС. Механизм работы предполагает такой порядок действия:
- После включения отопительного котла весь поток теплоносителя направляется на прогревание бака водонагревателя.
- При нагреве жидкости до указанной температуры автоматика отравляет теплоносителя в отопительный контур.
- Когда включаются краны забора нагретой воды в кухне или ванной, температура жидкости в резервуаре снижается, термостат подаёт команду и теплоноситель снова начинает нагревать БКН.
Схема несложная, но прежде, чем установить бойлер непрямого нагрева на газовый одноконтурный котёл, следует убедиться, если ли в котле трёхходовой клапан и циркуляционный насос. Если насосно-распределительная группа отсутствует, её также нужно поставить.

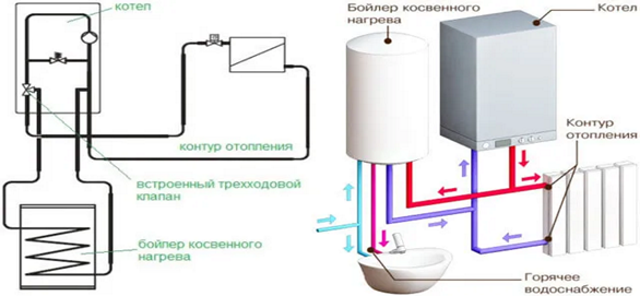

Рис. 4. Схема отопления с бойлером косвенного нагрева, подключенным через трёхходовой клапан

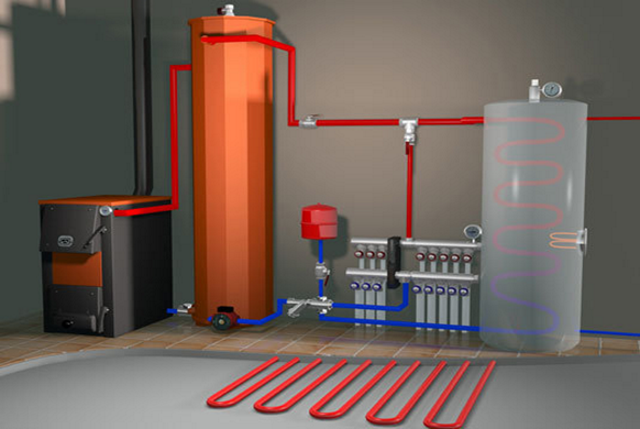

Через гидрострелку (гидравлический разделитель)
Если для обогрева дома используют радиаторное отопление, а также тёплые полы, есть смысл применить схему обвязки бойлера косвенного нагрева с гидрострелкой. В роли гидравлического разделителя выступает цилиндрическая камера, внутри которой проходят трубы контура отопления и котла. Основная миссия гидрострелки — размежевать потоки и стабилизировать полноценное функционирование каждого из них.
Разделитель гидравлического типа можно использовать с выгодой для питания БКС. Это дополнительная статья экономии на организации горячего водоснабжения. При этом для котла будет сохраняться постоянный поток. Но если планируется создание схемы с приоритетом ГВС, необходимо установить наружный микропроцессорный модуль для управления насосной группой. Грамотно выполненное подключение через разделительную гидрострелку нередко используют для настенных газовых котлов с бойлером косвенного нагрева. Способ также применим для обвязки приборов непрямого нагрева с объёмом свыше 200 л и сложных систем с несколькими ответвлениями.

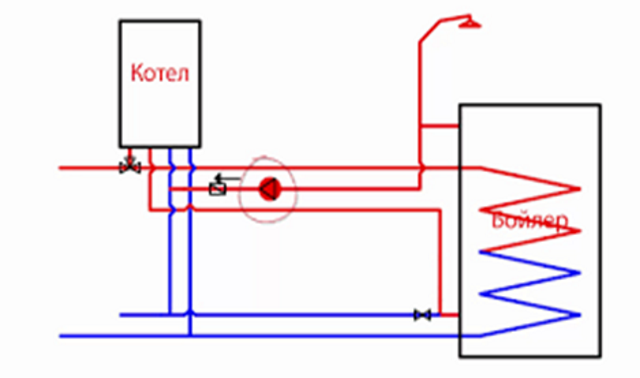

Подключение бойлера косвенного нагрева к двухконтурному котлу
Популярный газовый двухконтурный котел и бойлер косвенного нагрева — это самодостаточные агрегаты, которые нельзя приспосабливать друг к другу. Один контур котла рассчитан на отопление, другой на приготовление горячей воды. Но механизм действия отопительного прибора направлен на 100-процентный приоритет. Он работает так, что при заборе горячей воды, вся мощь горелки уходит на нагрев жидкости. Отопление в этот момент отсекается. Отягощать контур ГВС водонагревателем объёмом 100 или 200 л категорически не рекомендуется, функционировать оба прибора будут плохо. Поэтому реализация схемы двухконтурный котел и бойлер косвенного нагрева выполняется на отопительный контур.
Косвеннику, который оснащён теплообменником, тепло горелки не нужно. Для приготовления ГВС применяется энергия теплоносителя. Подключение газового котла к бойлеру косвенного нагрева с помощью трёхходового клапана или гидравлического разделителя считается наиболее рациональным и экономически целесообразным. Водонагревательный бак будет круглосуточно обеспечивать дом горячей водой, не нанося ущерба отоплению. Второй контур котла при этом теряет актуальность. Его просто заглушают.
Подключение бойлера косвенного нагрева с рециркуляцией
Для комфортного принятия гигиенических процедур в ванной важно не только наличие действующего водяного полотенцесушителя, но и благодатного микроклимата. Обе проблемы можно решить одним заходом путём применения схемы обвязки бойлера косвенного нагрева с рециркуляцией. Горячая вода из нагревательного бака будет постоянно перегоняться по кругу через полотенцесушитель при помощи насосов и повышать температуру воздуха в ванной комнате.
Объёма резервуара хватит на всех членов семьи. Одному можно мыть посуду в кухне, другому принимать душ. И никому не придётся ждать, пока стечёт холодный отстой. Но после подключения рециркуляции воды бойлер косвенного нагрева начтёт потреблять больше тепловой энергии. Почему так получается? Кружась по кольцу вода быстрее остывает, следовательно, котлу отопления придётся чаще переходить на обеспечение ГВС и повышать расход топлива.

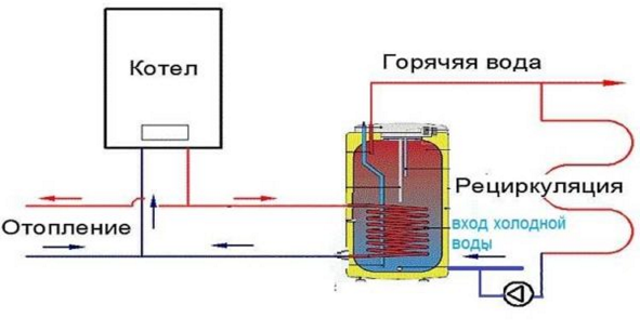

Рис. 4. Схема подключения бойлера косвенного нагрева с рециркуляцией
Как подключить бойлер самостоятельно
Для того, чтобы выполнить обвязку бойлера косвенного нагрева с котлом самостоятельно, необходимо обладать определенными знаниями, навыками и разбираться в устройстве прибора. Все способы установки требовательны к квалификации мастера, в том числе и домашнего. После выбора схемы подключения необходимо подготовить инструменты и проверить наличие всех комплектующих. В работе понадобятся шаровые краны, обратный или трёхходовой клапан, распределительные гребёнки, запорная арматура.
Важно помнить, что все гайки, вентили и фитинги имеют правую резьбу, закручиваются по часовой стрелке. Паклю также наматывают в этом направлении. Подключение производится в следующем порядке:
- Подготовка места установки агрегата.
- Создание разводки, обозначение цветом патрубков для холодной и горячей воды. — Сборка клапанов для сброса давления и тройников.
- Паковка резьбовых соединений FUM-лентой или монтажным герметиком.
- Монтирование кранов на холодную/горячую воду.
- Подключение к сети электропитания при полном обесточивании дома. Желательно использовать медный провод марки ШВВП с диаметром сечения 2-2,5 мм в самозатухающем гофрированном шланге.
- Пуско-наладка, проверка соединений на протечку.
При выполнении монтажных работ следует опираться на инструкцию, которую предлагают производители. Но перед началом монтажа не помешает вспомнить, что профессиональная установка климатического оборудования — это надёжные гарантии и шанс избежать непоправимых ошибок.
Какие трубы использовать для подключения?
Для подключения агрегата непрямого нагрева к отоплению используются стальные, полипропиленовые либо металлопластиковые трубы. Выбор зависит от финансовых возможностей и температуры теплоносителя. Для подключения к твердотопливному котлу, в котором температура носителя тепла достигает 100оС, профессионалы советуют сразу выбирать стальные.
Чем хороши полипропиленовые трубы?
Экологически безопасные трубы из прогрессивного полипропилена с маркировкой РР-R входят в число наиболее востребованных для прокладки сетей горячего и холодного водоснабжения. Трубы выдерживают внутрисистемное давление PN20, не деформируются при температуре рабочей среды +95оС, служат 45-50 лет.
Какие преимущества стальных труб?
Цельнотянутые водопроводные трубы из нержавейки или оцинкованной стали с антикоррозионным покрытием — надёжный практичный материал, способный выдерживать температуру в системе свыше +100оС. Изделия обладают высокой теплопроводностью, стойкостью к разрыву, сохраняют пригодность к эксплуатации 30-40 лет.
Достоинства металлопластиковых труб
Увеличивающийся спрос на металлопластиковые трубы для обвязки одноконтурного газового котла с бойлером косвенного нагрева обуславливается отличными эксплуатационными характеристиками. Идеально гладкая внутренняя и внешняя пластиковая поверхность не допускает засорения, демонстрирует максимальную устойчивость к коррозии. Трубы просты в монтаже, обладают нулевым линейным расширением, не передают блуждающие токи. Изделия из металлопластика сохраняют первоначальные рабочие свойства 50-60 лет.
Если нет надобности в экономии, можно отдать предпочтение «вечным» медным трубам, которые рассчитаны на срок до 100 лет.
