Радиаторы отопления для частного дома — виды, правила выбора
В нашей статье мы рассмотрим различные виды радиаторов отопления для частного дома и правила их выбора. Вы узнаете о наиболее популярных типах радиаторов, таких как панельные, секционные и трубчатые. Мы расскажем о преимуществах и особенностях каждого типа и дадим рекомендации по выбору оптимального варианта для вашего дома. Если вы планируете установку радиаторов отопления в своем частном доме, этот материал поможет вам сделать правильный выбор.
Содержание:
1. Виды и особенности радиаторов отопления
1.1 Чугунные
1.2 Алюминиевые
1.3 Биметаллические
1.4 Трубчатые
1.5 Панельные
1.6 Пластинчатые
2. Правила расположения батарей в доме
3. Расчёт радиаторов отопления и количества секций
Времена, когда в частных домах и городских квартирах ставили одинаковые чугунные батареи, навсегда остались в далёком прошлом. Увеличивающаяся популярность автономных систем отопления диктует свои условия. Появление новых дизайнерских идей, прогрессивных технологий и материалов существенно расширило модельный ряд. Уже на этапе проектирования каждый владелец жилья задумывается над вопросом, какой радиатор отопления лучше выбрать, чтобы комфорт проживания в доме радовал долгие годы. Немаловажную роль при выборе прибора играет и эстетический аспект.
Неотъемлемый элемент автономного отопления должен безукоризненно выполнять обогревательную функцию, подчёркивать статус жилища и не нарушать гармонии оформления внутреннего пространства. В стремлении угодить потребителю производители предлагают широкое разнообразие модификаций, которые подходят под перечисленные требования.
Виды и особенности радиаторов отопления
Основное предназначение отопительной батареи состоит в поддержании комфортной температуры и эффективном прогревании воздушной массы, находящейся в помещении. Циркулирующий по трубам горячий теплоноситель нагревает прибор, который передаёт тепло окружающей атмосфере. В качестве носителя тепловой энергии в бытовых системах традиционно используется вода. Если радиаторы подобраны и установлены правильно, в доме не будет постоянно плачущих окон, затхлого воздуха и сырых углов с чёрной плесенью. Какие батареи отопления выбрать для частного дома, рассмотрим подробно.
Чугунные
Прочные тяжелые радиаторы из чугуна — это винтажная классика жанра. На протяжении двух с половиной веков у чугунных изделий не было альтернативы. Они привлекали внимание потребителей надёжностью, долговечностью и рядом других достоинств, среди которых:
- превосходная теплоотдача;
- период работоспособности, превышающий 50 лет;
- устойчивость к коррозии, воздействию повышенной влажности и перепадам температуры;
- разумная оправданная стоимость.
После нагревания до +130оС чугун сохраняет тепло в течение 5-6 часов, благодаря химической инертности остаётся невосприимчивым к влиянию засоленной и жёсткой воды. Толстые стенки гарантируют стойкость к разрушению. Ценители старинных традиций могут купить чугунные радиаторы в классическом исполнении или отдать предпочтение дизайнерскому эксклюзиву в стиле ретро. Изделия из «вечного» чугуна отлично подходят для российских погодных реалий.
Надо заметить, что изготовители России и зарубежные партнёры предлагают немало усовершенствованных вариантов. Неподъёмные «гармошки» стараются выпускать с меньшим весом, увеличенным гидравлическим сопротивлением и повышенной теплоотдачей. Для удобства монтажа и защиты стен от повреждения модификации оснащаются устойчивыми литыми ножками.

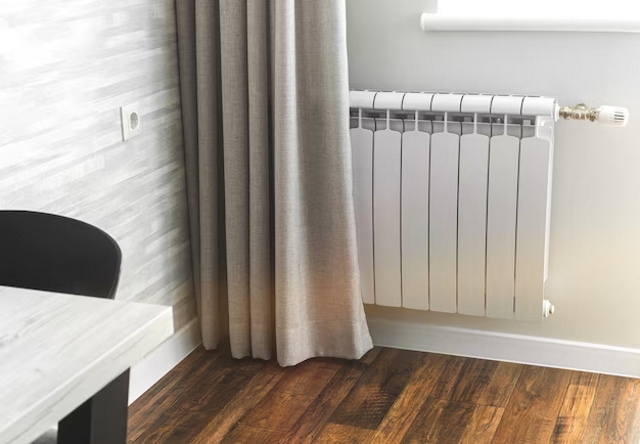

Алюминиевые
Первые появившиеся в продаже алюминиевые радиаторы отопления мгновенно пришлись по вкусу небольшим весом, малой инерционностью и высоким показателем тепловой мощности. Даже при большом количестве углов и поворотов в отопительной магистрали лёгкие секционные приборы разогреваются моментально. Масса одной секции редко превышает полтора килограмма, поэтому батарею в сборе намного проще, чем стальные и чугунные аналоги, доставлять к месту назначения и устанавливать.
Изделия из алюминия производят в двух вариантах — литые и экструзионные. Первый вид подразумевает литьё секций под давлением, второй — изготовление способом экструзии из алюминиевых сплавов. Готовые элементы склеиваются между собой высокопрочным составом, отличаются привлекательным внешним видом. За счёт уникального окрашивания порошковой краской сохраняют презентабельность на всём периоде эксплуатации.
Элегантные устройства из алюминия эффектно смотрятся в интерьере, гармонично сочетаются с меблировкой и не нуждаются в особом уходе. Большинство модификаций адаптированы к российским условиям эксплуатации, выдерживают рабочее давление 16-20 атмосфер, хотя экструзионные изделия обладают запасом прочности до 40 атм.
Несмотря на то, что производители дают гарантию на алюминиевые батареи 5 лет, реальный период сохранения работоспособности в среднем составляет 20-25. Основным фактором сокращения срока службы прибора считается низкое качество теплоносителя. Использовать для этой цели антифриз не разрешается.

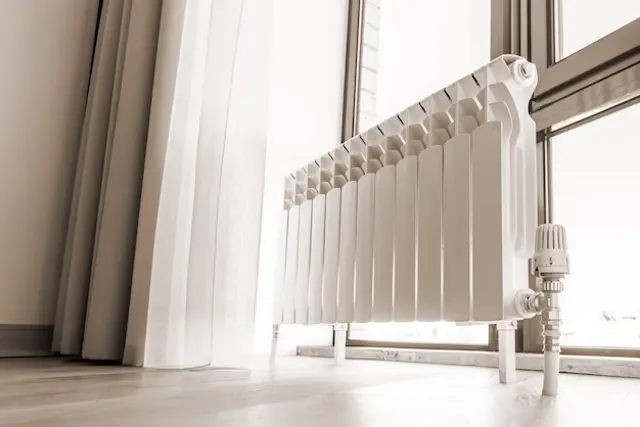

Биметаллические
Популярный вид радиаторов отопления, состоящих из двух металлов, справедливо называют воплощением передовых технологий. Теплопроводные канальные сердечники в каждой секции биметаллических устройств изготавливают из стали, для производства видимой части облицовки используют алюминиевый сплав. Подобное сочетание металлов позволяет батарее при давлении 25-45 атмосфер выдерживать такую же температуру нагрева, как и чугун, до +130оС. Помимо этого, биметаллическая технология допускает применение в работе теплоносителя низкого качества.
Очевидными плюсами биметаллических радиаторов также можно считать:
- комфорт и простоту установки;
- небольшой вес, приятный стильный дизайн;
- срок службы, превышающий 25 лет;
- хорошую тепловую мощность;
- специальную защитную грунтовку, предупреждающую ранний износ прибора;
- устойчивость к гидравлическим ударам и воздействию агрессивных сред.
Стандартная ширина секции 80 мм, глубина — 80-100 мм. Такие параметры делают монтаж батареи на стене и под окном беспроблемным. Благодаря оригинальному конструктивному исполнению по выносливости и техническим характеристикам биметаллические приборы превосходят чугунных и алюминиевых «собратьев».

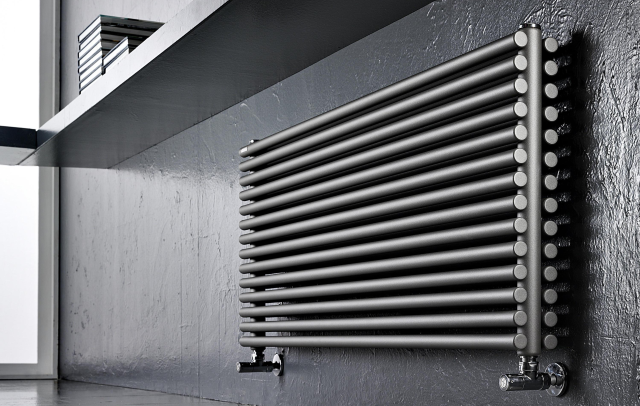

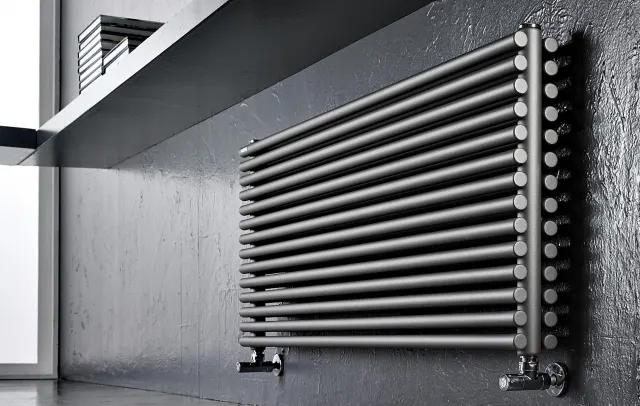

Трубчатые
Раздумывая, какие радиаторы отопления ставить в доме, нельзя обойти стороной элегантные и практичные трубчатые изделия. Группу модификаций составляют неразборные устройства, созданные из стальных трубок, соединённых коллекторами. Между собой они различаются дизайном, тепловой мощностью, вертикальным либо горизонтальным расположением трубных элементов. Конструкции могут быть секционными либо приваренными к единой основе. Они считаются более изящными, нежели другие виды батарей. Особенно эффектно смотрятся в стильных интерьерах лофт, кантри, провансаль.
Трубы выполняют роль теплоотдающих деталей наподобие биметаллических пластин или рёбер в чугунных моделях. Для монолитного соединения отдельных секций и повышения надёжности изделий используется лазерная сварка. Такая технология гарантирует прочность и герметичность соединений, незаметность и минимальную толщину сварного шва. Приборы трубчатого типа обладают рядом достоинств, которые упоминают в отзывах пользователи:
- Универсальность применения. Батареи подходят для установки в жилых, рабочих и коммерческих помещениях.
- Великолепная теплоотдача. При правильном расчёте радиатора отопления можно быть уверенным, что поздней осенью и холодной зимой в доме будет тепло и уютно.
- Высокая коррозиестойкость. Трубчатые отопительные устройства изготавливают из качественной холоднокатаной стали толщиной 1,25-1,5 мм с внутренним и внешним полимерным покрытием.
- Прочность к разрыву. Приборы работают при давлении 12-15 атмосфер, что позволяет монтировать их в городских квартирах, подключённых к центральному отоплению, до 9-10 этажа.
- Пригодность для решения множества дизайнерских задач в прихожих, столовых, ванных комнатах. При желании можно приобрести батареи, выполненные из труб треугольного, овального или квадратного сечения. На производительность профиль не влияет, однако внешний дизайн устройства делает неповторимым.

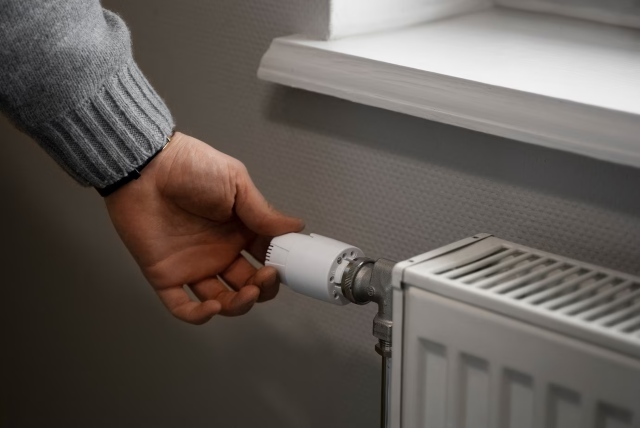

Большинство трубчатых моделей производители оснащают термостатическими головками для автоматического регулирования мощности обогрева, согласно заданному параметру температуры.

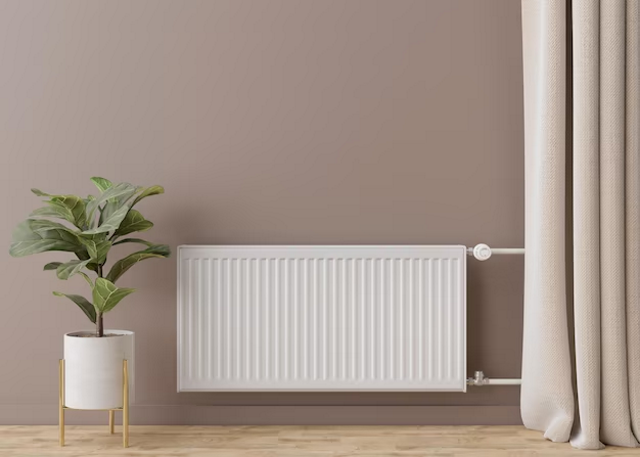

Панельные
Отопительные радиаторы панельного типа представляют собой устройства, которые состоят из одной, двух или трёх стальных панелей. Каждая из них сваривается под давлением из двух прямоугольных листов толщиной 1,25 мм с вертикальными каналами для циркуляции теплоносителя. Если в батарее больше одной панели, по бокам устанавливают стенки, сверху монтируют решётку. Внешняя сторона панели после сваривания выглядит, как гофрированный профиль, углубления образуют своеобразный змеевик. Готовые изделия окрашивают передовым методом катодного электрофореза (КЭФ), который используется для нанесения краски на кузов автомобиля, на всём периоде службы не нуждаются в обновлении цвета.
Технология сварки плавлением создаёт беспрецедентную прочность и герметичность соединений, поэтому приборы рекомендуют для установки в частных и многоэтажных домах. Производители заявляют, что стальные панельные изделия могут функционировать 20-25 лет.
Для комфортного монтажа в отопительный контур батареи изготавливают с боковым и нижним подключением. Подбирая модель для дома, нужно непременно учитывать способ присоединения, так как иногда для его реализации требуются два однотипных варианта. Всё зависит от особенностей прокладки труб и предполагаемого места расположения устройства.

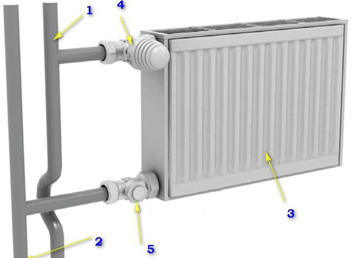

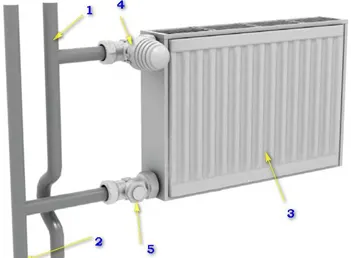

На схеме подключения радиатора отопления показан именно такой случай. По мнению мастеров, боковое подсоединение выполнить проще и удобнее, чем нижнее, при этом теплообмен происходит эффективнее. Преимуществом нижнего присоединения считается эстетическая сторона. Трубы можно спрятать в стене либо проложить максимально близко к напольному покрытию. В маркировке такие модели отмечаются латинской буквой V.
Ёмкость панели в сравнении с чугунными или трубчатыми секциями заметно меньшая, что становится основополагающим фактором продуктивной работы панельных батарей. Малый объём теплоносителя мгновенно согревается и быстрее циркулирует по системе. Комфортная температура в комнате появляется через 10-15 минут после включения отопления.

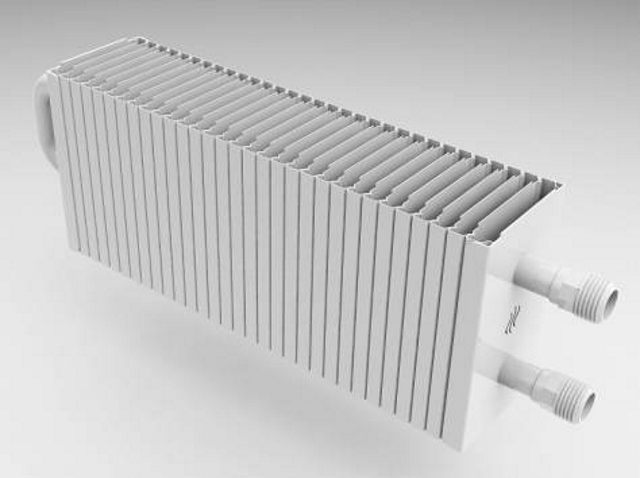

Пластинчатые
Из широкого многообразия секционных, панельных и трубчатых моделей изделия выделяются не только необычной конструкцией. Пластинчатые радиаторы — это старожилы рынка, которые до нынешних дней славятся продуктивной передачей тепла при значительной длине отопительной трассы. В советские времена такие конструкции можно было встретить в жилых домах, производственных цехах, общественных зданиях. Прошло много лет. За счёт прогрессивных материалов и технологий приборы обрели новое лицо и снова оказались на пике популярности.
Основу устройства составляет выгнутая в виде змеевика или буквы U трубка, на входе и выходе из которой ставятся надёжные шаровые краны. На трубу надеваются металлические теплообменные пластинки. Конструкция может быть открытой или помещаться в закрытый защитный корпус с отверстиями в верхней и нижней части. Механизм действия батареи несложен:
Горячая вода с высокой скоростью перемещается по контуру под давлением 17-20 атмосфер, сохраняя температурный показатель.
- Теплоноситель проходит через теплообменник и отдаёт часть тепловой энергии пластинкам.
- Холодный воздух из помещения поступает в корпус снизу, контактирует с пластинами и забирает тепло.
- Разогретая воздушная масса устремляется вверх и отапливает внутреннее пространство. Процесс движения воздуха и теплообмена (конвекции) происходит непрерывно.
Неугасающий спрос на пластинчатые приборы обуславливается исключительной надёжностью, невысокой объективной стоимостью и минимальными потерями тепловой энергии. Поэтому решая вопрос, как выбрать радиатор отопления для квартиры или коттеджа, не следует сбрасывать со счетов проверенные временем модели. Грамотно смонтированные контуры не дают протечек и уверенно противостоят разрывам при давлении до 40 атмосфер.

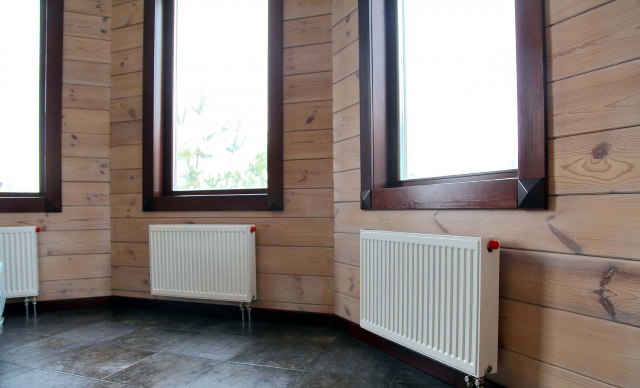

Правила расположения батарей в доме
Планируя создание автономного отопления в жилище, важно помнить, что центральные элементы системы в основном монтируются под окнами, так как здесь находятся самые холодные точки. Исходя из этого правила рассчитывают и количество радиаторов отопления. Даже трёхкамерные теплоизолирующие стеклопакеты не делают окно теплее стены. При таком принципе размещения тепловая энергия в первую очередь прогревает холодную воздушную массу под оконными проёмами. Тёплый воздух поднимается вверх, холодный приходит на его место и не скапливается под столом и кроватями. Так продолжается до тех пор, пока тепло не распространится по всему помещению.
При самостоятельном выполнении монтажных работ следует учитывать советы и простые рекомендации профессионалов. Для того, чтобы прибор работал с полной теплоотдачей, необходимо:
- батареи располагать строго по центру оконного проёма с предельной погрешностью не больше 2 см;
- оставлять промежуток между полом и нижней линией конструкции 10 см при рекомендуемом диапазоне от 8-12;
- между подоконником и верхней линией устройства делать просвет 10 см;
- во избежание «потения» стёкол в дальнейшем, подбирать оборудование, которое будет занимать 75% ширины окна;
- между стеной и задней поверхностью батареи планировать зазор 2-6 см.
Чем больше тепловая мощность прибора, тем шире нужно делать просвет, который необходим для свободной циркуляции воздуха.
Соблюдение правил расположения и установки отопительных приборов поможет добиться нормального непрерывного движения воздушных потоков и равномерного прогревания атмосферы в доме. В угловых и больших торцевых комнатах желательно дополнительно установить еще одну батарею в холодном углу.
Если дом украшают панорамные французские окна, для обогрева можно выбрать низкий прибор высотой 13-30 см, встраиваемый в пол конвектор или элегантную вертикальную батарею трубчатого типа. Такие устройства ставят на стенах вдоль окна.
Расчёт радиаторов отопления и количества секций
Создание комфортных условий проживания в доме в холодное время года — задача, решение которой зависит от правильного определения количества батарей. Самостоятельно можно посчитать по окнам, но этого бывает недостаточно, поэтому предварительно посоветоваться с опытным мастером-тепловиком не помешает. Число приборов и количество секций в них могут изменять архитектурные особенности постройки, размеры окон, преобладающие погодные условия в регионе проживания. Немаловажную роль играют высокие потолки и температура теплоносителя, которая далеко не всегда соответствует требованиям СНиП.
Как рассчитать радиаторы отопления, рассмотрим на примере алюминиевой модификации. Лёгкие экономичные изделия часто покупают для установки в домах и квартирах. Так как теплоотдача одной секции по заводскому паспорту составляет 190 Вт, её мощности хватает на обогрев 2-х квадратных метров площади. Таким образом, чтобы рассчитать число секций для стандартной комнаты метражом 15 м2 с высотой потолка 2,7 м, одним окном и одной дверью нужно:
15 х 100 : 190 = 7,4 секции, то есть 8 секций
Однако, это лишь приблизительный результат. Более точно можно подобрать приборы для отопления способом вычисления тепловой мощности в ваттах с учётом материалов постройки дома и кубатуры помещений по формулам:
L x B x H x 41 Вт — для панельных домов;
L x B x H x 34 Вт — для кирпичных построек, где
L — длина комнаты, В — ширина, Н — высота, 41 и 34 Вт — требуемая мощность для нагрева 1 м3 объёма.
Для примера продолжим расчёт секций для того же помещения площадью 15 кв. м с высотой потолка 2,7 м по формуле:
15 х 2,7 х 41: (190 х 0,75) = 12 секций
190 — паспортная мощность 1 секции, 0,75 — коэффициент температурной корректировки. Округление выполнено в сторону увеличения.
При сомнениях в собственных вычислениях можно воспользоваться калькулятором на сайте интернет-магазина либо заказать профессиональный расчёт инженеру компании.
