Как обеспечить эффективную вентиляцию бассейна
В нашей статье мы рассмотрим важную тему. Узнаете, почему хорошая вентиляция в бассейне так важна для здоровья и комфорта посетителей, какие факторы следует учитывать при выборе системы вентиляции и как правильно настраивать работу вентиляционных устройств. Если вы хотите создать безопасную и свежую атмосферу в бассейне, этот материал будет для вас полезным.
Содержание:
1. Типы вентиляционных систем для бассейнов
1.1 Наборная приточная и вытяжная вентиляция
1.2 Приточно-вытяжная вентиляция с обводным каналом (рециркуляцией)
1.3 Приточно-вытяжная вентиляция с рекуператором
2. Принципы работы вентиляционных систем для бассейнов
3. Как выбрать правильную систему вентиляции для бассейна
4. Обслуживание вентиляционных систем для бассейнов
Крытые домашние бассейны в элитных домах и коттеджах давно перестали считаться редкостью. Купание для активного отдыха, укрепления здоровья, борьбы с лишним весом и снятия стресса становится нормой жизни. Но спокойно жить и наслаждаться плаванием можно только при одном условии — наличии правильно организованной вентиляции бассейна. Неконтролируемое испарение воды и образование конденсата могут стать причиной появления затхлого гнилостного запаха, порчи мебели, разрушения стен и всего домостроения в целом.
Созданная по всем правилам вентиляционная система с применением прогрессивного климатического оборудования одновременно решает несколько задач:
- осуществляет эффективный воздухообмен в помещении в соответствии с требованиями санитарно-гигиенических норм;
- поддерживает комфортные для самочувствия показатели температуры и влажности;
- устраняет неприятные запахи;
- не допускает появления грибковой плесени по углам;
- наполняет пространство свежим чистым воздухом.
По нормативам СНиП 23-01-99 и СП 310.1325800.2017 температурный показатель воды в бассейне при относительной влажности 40-65% должен быть +26°C, окружающей атмосферы — +28°C. Такие параметры характерны для 4-кратного воздухообмена в помещении за 1 час.
Типы вентиляционных систем для бассейнов
Скопление влаги в крытых «мокрых» зонах неизбежно, поэтому первейшая цель грамотно спроектированной вентиляции бассейна — очищение воздуха и продуктивное снижение влажности. При этом необходимо учитывать, что классические сплиты и мульти-сплит-системы для бытового применения в бассейнах монтировать нельзя. Они просто не выдержат нагрузки и не справятся с поставленной задачей, которую усложняет избыточное присутствие во влажном воздухе хлора и углекислого газа СО2. Идеальным вариантом для частного бассейна станет оборудование с высоким индексом влагозащиты IP 66 и классом коррозионной стойкости не ниже С-4.
В ассортименте представлены разные типы устройств, в числе которых самые востребованные:
- наборные приточные и вытяжные (располагаются отдельно друг от друга);
- приточно-вытяжные с обводным каналом;
- приточно-вытяжные с рекуператором.
Рассмотрим виды установок подробнее.
Наборная приточная и вытяжная вентиляция
Система приточной вентиляции наборного типа для бассейна представляет собой конструкцию из элементов разных брендов. Всегда можно подобрать детали с нужными параметрами по выгодной стоимости. В этом её преимущество и недостаток, который порождает громоздкость и большие габариты, так как все составляющие крепятся одна за другой последовательно. Зато такую систему можно разнести на желаемое расстояние, установить в скрытых от глаз местах.
Подача воздуха в приточных устройствах происходит через щелевые диффузоры, оборудованные вдоль оконных и дверных проёмов или под потолком. Скорость движения потока при этом находится в пределах 4-5 м/сек, но его температура на выходе из диффузора не должна превышать +45°C. Установка работает только на приток, холодная воздушная масса перед поступлением в помещение предварительно нагревается электрическим ТЭНом.
Вытяжная установка предполагает использование канального вентилятора. Её работа направлена на выведение влажного застойного воздуха из подпотолочного пространства наружу без какой-либо обработки. Вытяжные отверстия размещаются также под потолком. В небольших домашних и коммерческих объектах для этой цели часто используют дополнительные щелевые диффузоры, которые располагают по краю бассейна. С их помощью в атмосферу выводится 10-12% влажной воздушной массы, а концентрация хлора над зеркалом воды снижается на 17-20%. Это особенно актуально при интенсивном волнообразовании во время купания 2-4-х людей, когда процесс испарения может повыситься до 60%. Большая часть водяных паров удерживается тёплым воздухом и нуждается в оперативном удалении.

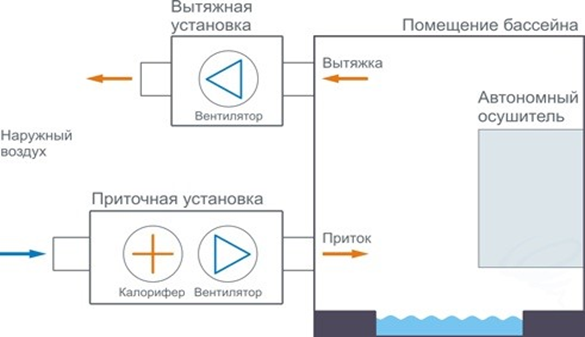

Схема работы приточной и вытяжной установки
Система из отдельно функционирующего приточного и вытяжного оборудования несложна в монтаже, доступна по цене и достаточно эффективна. При совместной работе с автономным осушителем воздуха отлично проявляет себя в небольших частных бассейнах.
Приточно-вытяжная вентиляция с обводным каналом (рециркуляцией)
Подмешивание части внутреннего вытяжного воздуха к потоку, который поступает с улицы с целью нагрева и подачи в помещение, получило название «рециркуляция». За счёт подмеса тёплого воздуха к холодному, такие системы снижают нагрузку на осушитель и нагревательное оборудование, тем самым уменьшают расход электрической энергии. Применение вентиляционных конструкций рециркуляционного типа целесообразно в помещениях с бассейнами площадью свыше 80 м2 при воздухообмене от 1000 до 1500 м3/ч. В этом случае подлежащий удалению воздух накапливает в себе большой запас тепла, что при нагреве холодного воздуха позволяет свести помощь нагревательного элемента к минимуму.
Канальный осушитель также может работать на подмешивание свежего воздуха, входящего с улицы. Поскольку устройство имеет свою воздуховодную разводку в потолочном пространстве, может осуществлять подачу воздушного потока через щелевые диффузоры вдоль окон. В области оконных проёмов особенно активно образуется конденсат.
Приточно-вытяжная вентиляция с рекуператором
Судя по отзывам, лучшим способом поддержания комфортного микроклимата в бассейне домовладельцы считают приточно-вытяжные системы с рекуперацией тепла. Подобные устройства подходят для монтажа в жилых домах, коммерческих и лечебно-оздоровительных объектах, отличаются надёжностью и энергоэффективностью. Стоимость данного типа вентиляции окупается с избытком рядом достоинств, среди которых:
- удобное управление с помощью пульта;
- возможность быстрой корректировки рабочих параметров;
- вывод показателей на экран компьютера;
- очищение воздуха от выхлопных газов, пыли, патогенных микроорганизмов;
- отсутствие потребности приобретать дополнительное оборудование;
- экономичный расход электроэнергии.

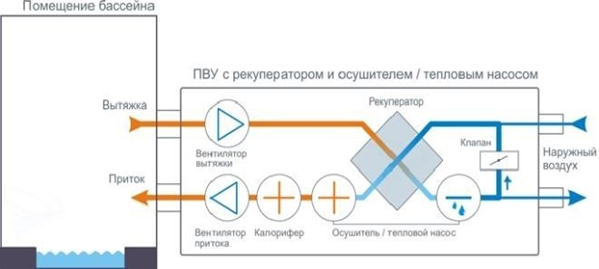

В отличие от стандартной «вытяжки», приточно-вытяжная установка с рекуператором и осушителем осуществляет полный контроль воздухообмена. Быстро удаляет отработанную воздушную массу и по вентиляционным каналам подаёт в помещение свежий очищенный воздух. Энергосберегающий компонент рекуператор отбирает тепло удаляемого воздуха и передаёт холодному, приходящему с улицы. При этом не допускает смешивания потоков. В качестве осушителя воздуха могут применяться, как настенные, так и канальные модели с равномерным распределением тепла.
Принципы работы вентиляционных систем для бассейнов
Действие приточной и вытяжной вентиляции основано на взаимодействии двух систем. Приточная установка подаёт подогретый наружный воздух в помещение, вытяжная выводит отработанную воздушную массу наружу.

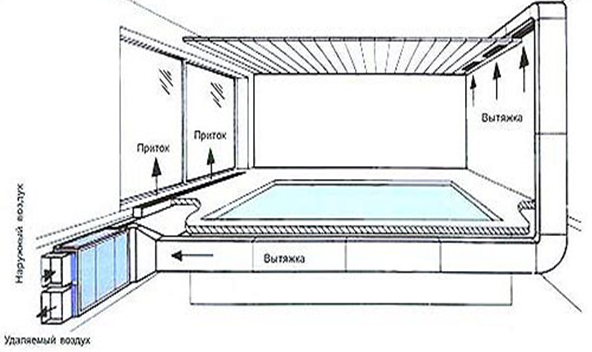

Схема движения воздушных масс в бассейне
Принцип работы приточно-вытяжной вентиляции с рециркуляцией базируется на подмешивании отработанного воздуха из помещения к холодному, который поступает снаружи. Функция подмеса выполняется непрерывно, идёт по замкнутому циклу.
Приточно-вытяжная система вентиляции, оснащённая рекуператором, осуществляет воздухообмен в закрытом пространстве за счёт процесса, происходящего в теплообменнике. Свежий очищенный воздух встречается с нагретым комнатным в радиаторе, отбирает тепловую энергию и поступает в помещение тёплым, экономя от 3 до 11 Вт/ч.
Как выбрать правильную систему вентиляции для бассейна
Планируя строительство дома с бассейном, надёжнее всего сразу выбирать высокоэффективную приточно-вытяжную вентиляцию с термодинамическими рекуператором тепла и осушителем. Такой вариант не только поможет сэкономить на энергоресурсах, но и защитит постройку от разрушительного воздействия конденсата. При правильном расчёте и монтаже установки можно навсегда забыть о каплях воды на потолке и пятнах ржавчины на оконных рамах. Но если случилось так, что бассейн построили без учёта вентиляции, следует установить несколько осушителей по периметру либо в воздуховодах. Настенные и канальные осушители спасут положение, хотя свежего воздуха для дыхания давать не будут. Устройства работают по принципу ассимиляции — влажный поток воздуха проходит через осушитель и возвращается в помещение с низким процентом влажности.
Бассейн — это помещение в котором люди оказывают непосредственное влияние на состояние воздуха. Для того чтобы правильно подобрать систему вентиляции необходимо рассчитать конструкцию по формуле: VN = n х Vj, где
VN — общий расход приточного воздуха, м³/ч;
n — предполагаемое количество купающихся;
Vj — расход воздуха на одного человека, м³/ч.
Но это лишь приблизительный расчёт. Для получения точного результата учитывается целый ряд показателей, определяемых нормативами СНиП 2.08.02–89 СП и СанПиН 2.1.2.1188-03. В перечень обязательных параметров включаются летняя и зимняя температуры в регионе расположения бассейна, кратность воздухообмена, общая площадь водного зеркала и другие. Такие расчёты выполняют инженеры-проектировщики.
Обслуживание вентиляционных систем для бассейнов
Специфические условия эксплуатации требуют, чтобы сервисное техобслуживание вентиляции выполнялось хотя бы один раз в квартал, а в закрытом домашнем бассейне — один раз в месяц. Тщательный осмотр и проверка эффективности работы системы проводятся с помощью анемометра, трубки Пито и контактного термометра, помогают быстро выявить причины снижения работоспособности. Грамотная диагностика и устранение мелких дефектов предупреждают появление серьёзных неисправностей.
