Где применяются взрывозащищенные вентиляторы

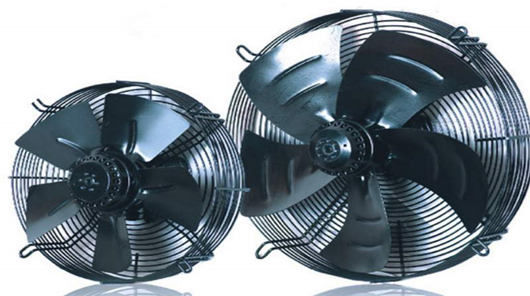

Взрывозащищенные вентиляторы — это технологичные механизмы повышенной надёжности, предназначенные для улучшения микроклимата в промышленных объектах путём перемещения взрывоопасных газовых смесей и паров. Удаляя потенциально опасные вещества за пределы закрытого пространства, устройства предотвращают возникновение аварийных ситуаций, улучшают качество воздуха в помещениях. А также создают комфортные условия для работы персонала и эксплуатации производственного оборудования. Стандартными материалами изготовления изделий служат углеродистая либо нержавеющая сталь. Не менее популярны и модели, изготовленные из сплава алюминия с кремнием — силумина.
Агрегаты оснащаются высокотемпературным электрическим двигателем с определённым уровнем взрывозащиты и рабочим колесом с крыльчаткой, лопасти которой загибаются вперёд или назад.
Виды и принципы работы
Рынок климатической электротехники предлагает широчайший модельный ряд вентиляционных приборов. Классификация взрывозащищённых вентиляторов, согласно ГОСТ 52350.0-2005 и ГОСТ 52350.14-2006, подразумевает разделение на группы по следующим признакам:
- температурным классам (Т1-Т6);
- видам взрывозащиты, которые обозначаются буквами d, p, l, q, о, s, e;
- области применения — I для шахт и рудников, II для установки внутри и снаружи помещений;
- уровням взрывоопасности — 0,1,2.
Для повышения эффективности взрывозащиты при создании любого вида вентиляционного оборудования учитывается величина максимального зазора (БЭМЗ) между фланцевыми соединениями. Благодаря грамотному расчёту расстояния между фланцами, взрыв не сможет передаться в окружающую атмосферу при даже при значительной концентрации газа.

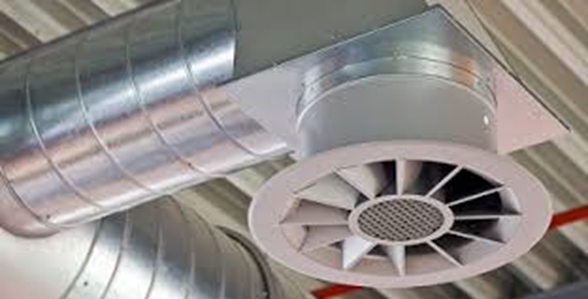

Для внутреннего монтажа в пожаро- и взрывоопасных цехах или лабораториях рекомендуются устройства категории Ех, которые отвечают требованиям государственного стандарта и европейской Директивы АТЕХ-95. Кроме выше перечисленных параметров, которые указываются в маркировке, приборы классифицируются по основным критериям выбора: особенностям конструкции, принципам функционирования и месту установки.

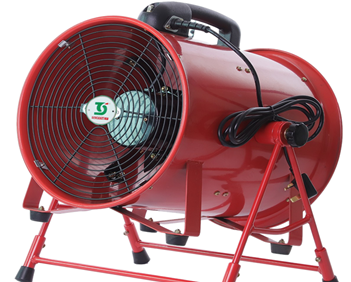

Взрывозащищённый вентилятор переносной универсальный
— выполнения сварочных, паяльных, других огневых работ;
— продувки загазованных канализационных, кабельных и технических колодцев;
— удаления вредных газов из помещений перед проведением ремонтно-восстановительных работ;
— осуществления рабочих манипуляций в подземных сооружениях;
— создания безопасных условий труда в помещениях, где отсутствует вентиляция.
Мобильный агрегат представляет собой осевое либо радиальное электрооборудование, которое питается от электросети, аккумулятора легкового и грузового авто, генератора постоянного тока. Устройство оборудовано защитой от перегрузок, короткого замыкания и переполюсовки, демонстрирует производительность 600-900 м3/ч при номинальном давлении 250-350 Па.

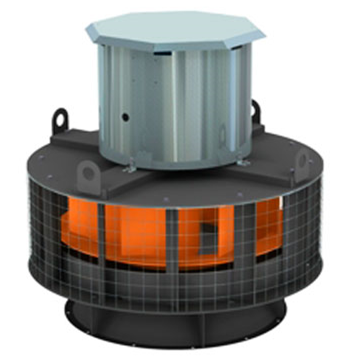

Крышные конструкции
Взрывозащищенные устройства крышного типа являются центральной фигурой вытяжных систем вентиляции. Представляют собой высокопродуктивный моноблок с радиальным вентилятором, предназначенный для установки на кровлях промышленных зданий. Изделия с боковым или вертикальным факельным выбросом отличаются высокими прочностными характеристиками, устойчивостью к возгоранию и воздействию атмосферных осадков. Стойкая к механическим повреждениям конструкция не содержит легко воспламеняющихся деталей, в процессе работы не образует искр. Применяется для удаления вредных газообразных отходов производства, самовозгорающихся паров и аэрозолей ЛВЖ.
Принцип действия крышного агрегата основывается на работе вентилятора-улитки. Сначала агрессивная воздушная масса засасывается в ротор, рабочее колесо её разгоняет. Затем под воздействием центробежной силы воздушно-газовая смесь под давлением направляется к выходному отверстию.

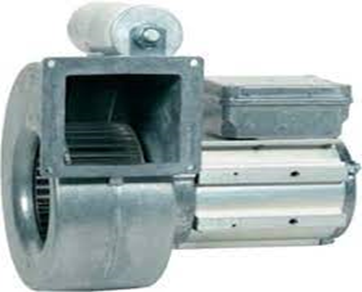

Радиальные (центробежные) вентприборы
Приборы радиального типа работают по принципу движения воздуха за счёт центробежных сил, которые возникают при вращении рабочего колеса в спиральном корпусе. Газовая смесь захватывается лопастями, перемещается от центра к краю колеса и через направляющий кожух выталкивается в атмосферу.

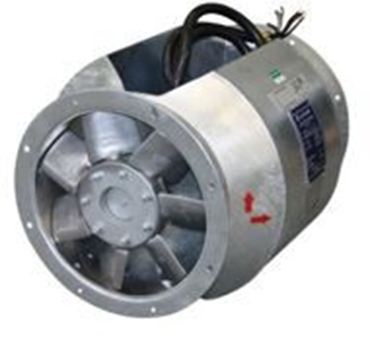

Канальные круглые устройства
Круглые взрывозащищённые модели канального типа предназначаются для установки в воздуховоды аналогичного сечения. Агрегаты работают в одном направлении — на транспортировку вредной газовой среды или приток уличного воздуха в помещение по системе воздушных каналов. Чаще всего приборы имеют осевую конструкцию. В процессе работы пропускают поток воздушной массы или газа через себя. Но двигатель располагается в стороне от воздухопотока.
Принцип работы круглого взрывозащищенного вентилятора канального назначения зависит от вида вентиляционного устройства, которое в нём установлено. Согласно требованиям Директивы ЕС 94/9 (АТЕХ 95) к оборудованию, которое применяется в потенциально опасной воздушной среде, такие устройства отличаются повышенной надёжностью и выносливостью. Благодаря корпусу, изготовленному из низкоуглеродистой стали, изделия демонстрируют устойчивость к коррозии, не боятся сырости, работают в диапазоне температур от -20 до + 40оС. Рабочее колесо и лопасти производятся из литого алюминия.

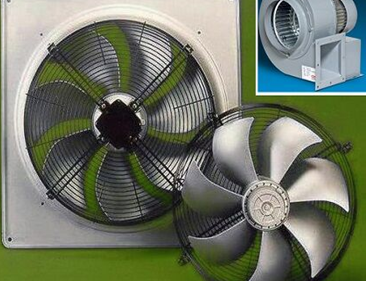

Взрывозащищённые вентиляторы осевые: проверенная классика
Компактные аксиальные (осевые) агрегаты характеризуются простотой конструкции, экономичным расходом электроэнергии и комфортом применения. Оборудование выпускается с 4-х либо 6-полюсным электрическим двигателем, не занимает много места при установке. Кроме того, функционирует в нагнетательном и вытяжном режимах с низким уровнем шума. Для удобства пользования и усиления воздухообмена приборы монтируются на специальной стеновой панели. Большинство производителей оснащают устройства обратным клапаном для предотвращения возврата воздушного потока внутрь рабочего пространства.
Принцип работы взрывозащищённого вентилятора осевого типа основывается на активном вращении крыльчатки, лопасти которой захватывают воздушно-газовую смесь и вдоль оси выталкивают наружу. Производительность техники также зависит от скорости вращения рабочего колеса. Количество оборотов может достигать 1000 в минуту.
Сфера применения взрывозащищенных вентиляторов
Список объектов, на которых устанавливаются защищённые от возгорания и взрыва газовых смесей агрегаты, постоянно расширяется. Приборы востребованы для установки на складах лакокрасочных материалов, в автомастерских, промышленных цехах различного назначения. Без взрывозащищённого оборудования не обходятся шахты, рудники, предприятия химической, фармацевтической и нефтеперерабатывающей промышленности. На сегодняшний день установка высокотехнологичной вентиляционной техники, защищенной от взрыва, считается самым действенным способом обеспечения безопасных условий труда на вредных производствах.
Отличие взрывозащищённого вентилятора от обычного
Работа с легковоспламеняющимися и взрывоопасными веществами требует тщательного подхода к выбору вентиляционных устройств. В отличие от обычных вентиляторов, взрывозащищённые механизмы являются оборудованием специального назначения. В силу жёстких условий применения приборы обладают усиленными эксплуатационными характеристиками. Во всех видах моделей повышенное внимание уделяется электродвигателю. Мотор:
- устанавливается на подшипниках,
- имеет уровень защиты IP-44, не допускающий проникновения пыли и влаги внутрь оболочки;
- обладает большим рабочим ресурсом.
На всем периоде эксплуатации силовой агрегат не нуждается в техобслуживании и замене. Для герметизации электромотора используется полимерный компаунд. При достижении предположительно опасных температур автоматическая защита от перегрева срабатывает мгновенно.
Корпус и внутренние детали конструкции производятся из материалов, устойчивых к образованию эрозий и искр при ударе. Герметичный кожух моделей во взрывозащищённом исполнении препятствует контакту искрогенерирующих узлов с окружающей средой. К таким узлам относятся:
- токопроводящие компоненты электродвигателя;
- лопасти и валы, которые по причине деформации и трения могут становиться источниками возгорания газа.
Период работоспособности внутренних токопроводящих элементов продлевается за счёт масляного и кремниевого заполнения оболочки. Когда возникает необходимость купить взрывозащищённый вентилятор для конкретных и особо сложных условий применения, надёжнее всего заказать агрегат по своим требованиям. При проектировании будут учтены такие эксплуатационные параметры, как производительность, состав и степень опасности воздушной смеси, температура воспламенения.
Особенности монтажа
Требования к установке и пуско-наладке взрывозащитных вентиляторов определяются Правилами Горгостехнадзора России, зарегистрированными в Минюсте РФ 19.06.2003 г. под № 4724. Согласно документу, монтаж и тестирование устройств должны производить лицензированные монтажные организации с учётом государственных стандартов и строительных норм. Устанавливать защитные вентиляционные устройства также могут собственные бригады предприятия по специальному приказу администрации.
До начала установки следует:
- провести тщательный осмотр агрегата, убедиться в работоспособности электродвигателя;
- определиться с местом монтажа;
- в соответствии с проектной документацией обустроить фундамент, исключающий смещение и падение конструкции;
- проверить болтовые соединения, сопротивление изоляции мотора, крепление рабочего колеса;
- произвести проверку зазоров между рабочим колесом и обечайкой кожуха в осевой модели, между коллектором и рабочим колесом в центробежной.
После монтажа агрегата необходимо сделать пробный пуск и обкаточное тестирование. Работа взрывозащищенного вентилятора, готового к эксплуатации, не должна сопровождаться повышенной вибрацией, стуком, посторонними звуками. Завершающим этапом монтажных операций является подписание акта о приёмке устройства.
